產品系列 : 電池內阻測試儀
用于測量鉛蓄電池、鎳鎘、鎳氫電池、鋰電池的內阻、電壓、溫度以判斷電池健康狀態
內阻測量范圍：0.000mΩ～3.100 Ω ，分辨率1uΩ
電壓測量范圍：0.000V～±100.00V ，分辨率1mV
溫度測量范圍：-10.0℃～60.0℃，分辨率0.1℃
最大輸入電壓：DC 100V
比較器功能：200個
報警功能：可設置內阻閾值與電壓閾值
測量判定功能：可預設定PASS、WARNING、FAIL判定閾值
存儲數據：26000組
電源：DC 3.7V 2600mAH鋰電池
線阻校零功能
藍牙通信功能
USB通信功能

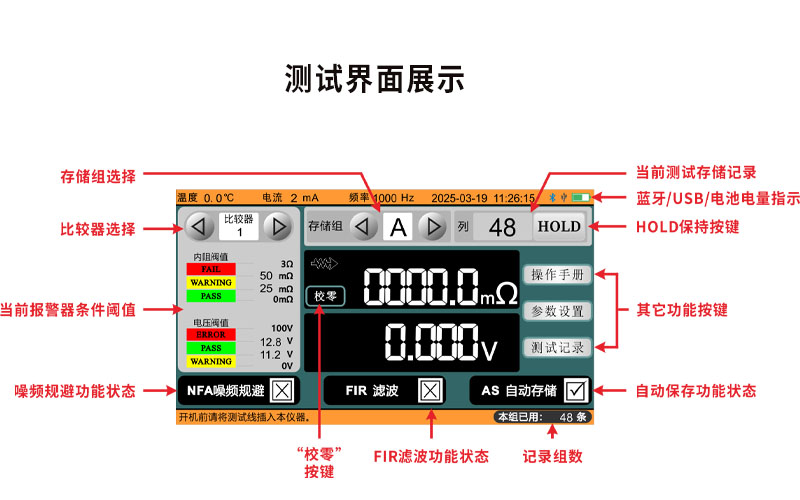

5寸觸摸彩屏
產品簡介

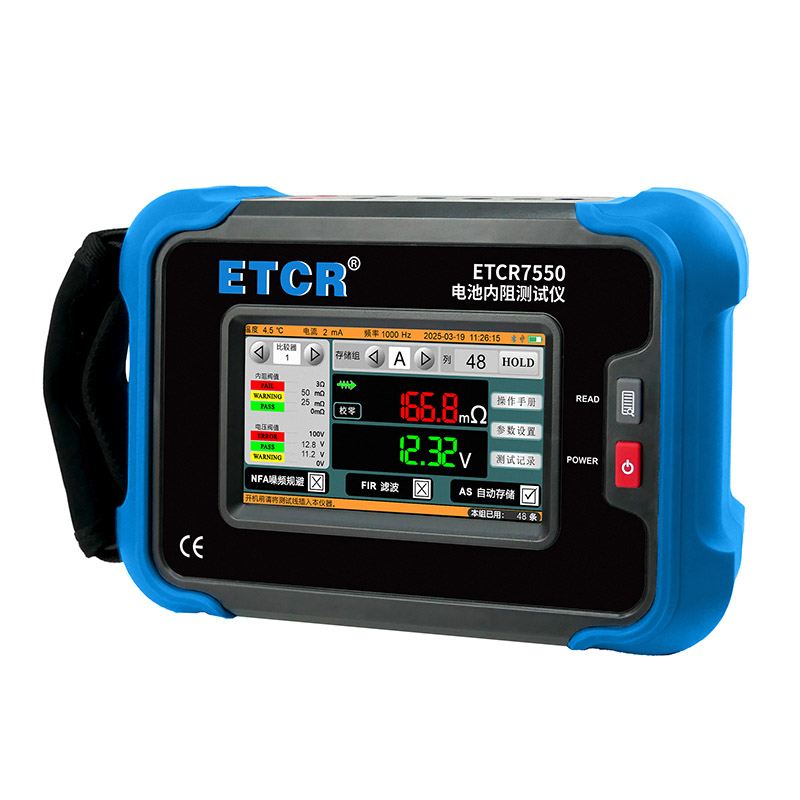

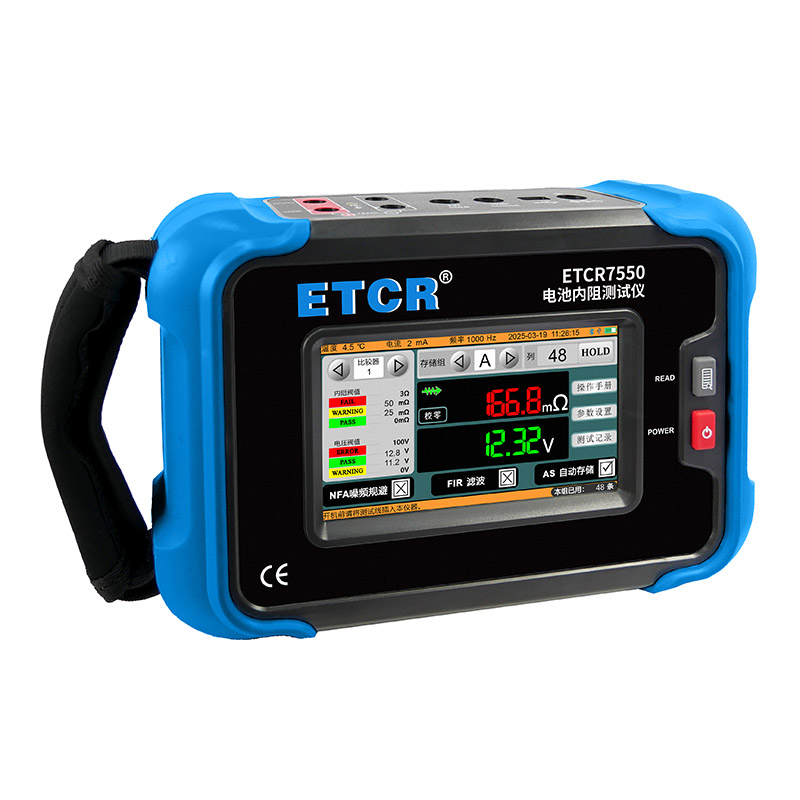

ETCR7550電池內阻測試儀又稱充電電池測試儀、電池測試儀，本儀器是用于測量鉛蓄電池、鎳鎘、鎳氫電池、鋰電池的內阻、電壓、溫度以判斷電池健康狀態的測量儀器。本儀表使用開爾文交流4線法測量電池內阻，可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。

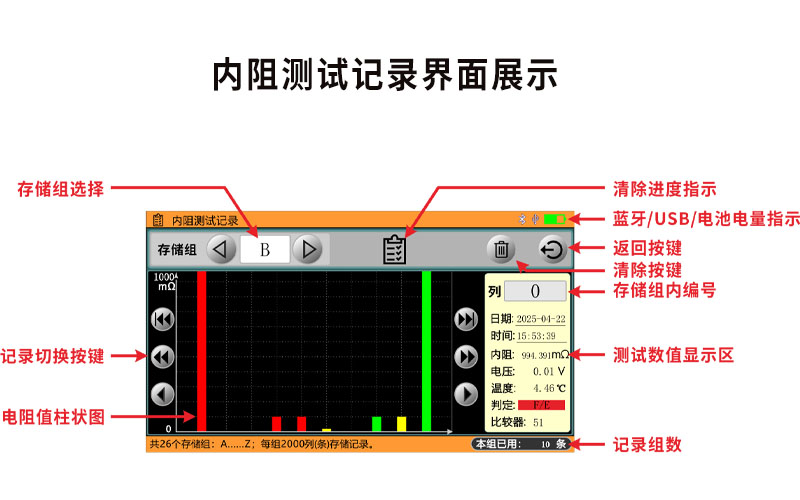

電池內阻測試儀由微處理器控制，內部16位ADC可準確檢測電池內阻、電壓與溫度。其特點在不停止UPS系統的狀態下進行測量，使用交流低電阻測量和降噪技術，不需要停止被測設備的正常工作，在運轉狀態下進行測量，極大的縮短了測試時間。儀表具有自動關機，報警，數據存儲，數據查閱，柱狀圖顯示，數據上傳電腦，藍牙通信等功能。手機平板等智能設備通過藍牙連接可進行無線測量、查閱數據等。
ETCR7550電池內阻測試儀采用5寸觸摸彩屏，儀表高檔美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。是電池生產、電池安裝、設備生產、設備維修等場景必不可少的儀器。
產品特點
采用開爾文交流4線法測量，因此可不受導線電阻或接觸電阻的影響，獲得正確的內阻測量值。
同時顯示電阻、電壓與溫度，測試結果一目了然。
采用交流1kHz測試法，無須中斷電池為其他設備供電。
比較器功能，可設置比較器的內阻閾值與電壓閾值?？筛唵蔚嘏卸姵氐睦匣?/p>
濾波功能，開啟后測試示數更穩定準確。

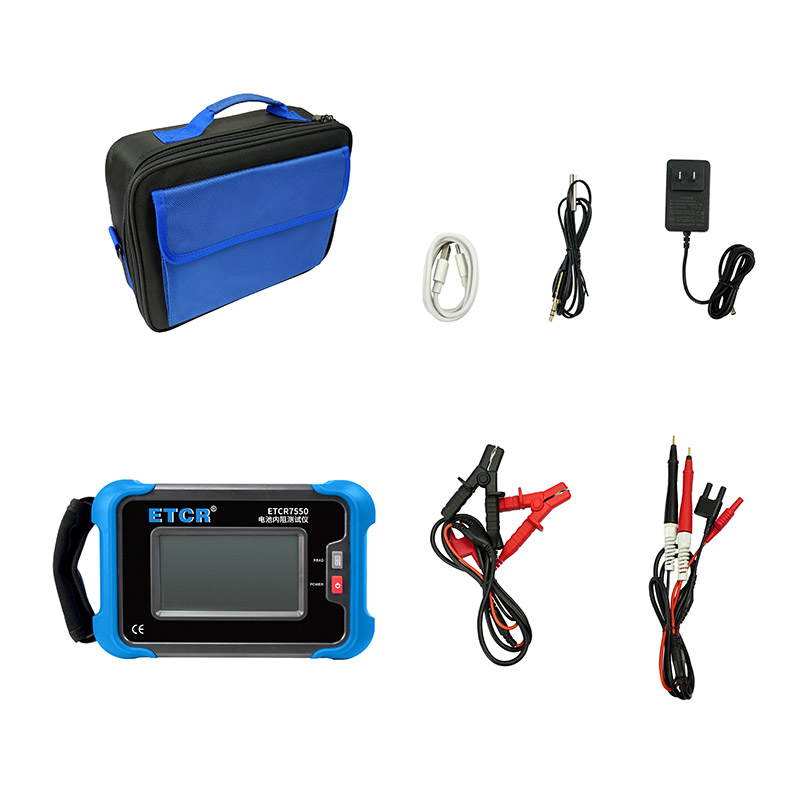

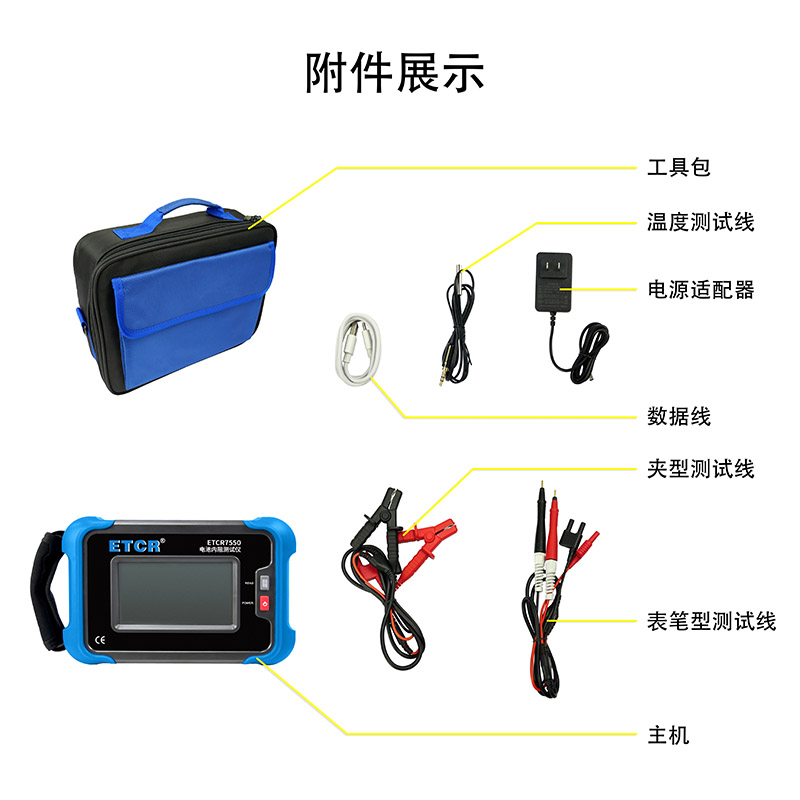

配有針型及夾型兩款測試線，適應不同應用場景。
藍牙通信功能，可在移動端查看記錄測試結果。
電腦上傳功能，帶有USB接口，測試數據上傳電腦，便于存儲分析。
技術參數
1、電阻測量精度
量程 | 最大顯示 | 分辨率 | 測試精度 | 測量電流 |
3 mΩ | 3.100 mΩ | 1 uΩ | ±1.0%rdg±8dgt | 200 mA |
30 mΩ | 31.00 mΩ | 10 uΩ |
±0.8%rdg±6dgt | 20 mA |
300 mΩ | 310.0 mΩ | 100 uΩ | 2 mA | |
3 Ω | 3.100 Ω | 1 mΩ | 2 mA |
2、電壓測量精度
量程 | 最大顯示 | 分辨率 | 測試精度 |
7 V | ±7.100 V | 1 mV | ±0.08%rdg±6dgt |
100 V | ±100.00 V | 10 mV |
3、溫度測量精度
量程 | 最大顯示 | 分辨率 | 測試精度 |
-10.0℃～60.0℃ | 60.0℃ | 0.1℃ | ±1.0℃ |
4、其它規格參數
| 規格名稱 | 規格參數 |
| 功 能 | 測量鉛蓄電池、鎳鎘、鎳氫電池、鋰電池的內阻、電壓、溫度以判斷電池健康狀態 |
電 源 | DC 3.7V，2600mAh鋰電池 |
顯示屏 | 5寸真彩液晶觸摸屏，分辨率480×854 |
測量范圍 | 內阻測量：0.000mΩ～3.100 Ω |
電壓測量：0.000V～±100.00V | |
溫度測量：-10.0℃～60.0℃ | |
分辨率 | 內阻測量：1u Ω |
電壓測量：1mV | |
溫度測量：0.1℃ | |
最大輸入電壓 | DC 100V（+測量端子與-測量端子之間）、不可輸入交流 |
測量方式 | 內阻測量：1KHz交流4端子測試法、開路端子電壓3V max 測量電流：2.0mA～200mA（不同量程檔位不同測量電流） 溫度測量：NTC溫度傳感器（26℃時為10KΩ） A/D轉換方式：逐次逼近型 顯示更新頻率：5次/每秒 |
響應時間 | 200ms |
測量時間 | 約2秒 |
比較器功能 | 有，可設置內阻閾值與電壓閾值 |
回避噪音頻率 | 930Hz～1070Hz（自動變頻） |
線阻校零功能 | 有 |
保持和存儲功能 | 有手動保持與存儲、自動保持與存儲 |
存儲數量 | A～2 總有26組存儲組，每組可存儲1000條。合計26000條。 |
測量判定功能 | 可預設定PASS、WARNING、FAIL判定閾值 |
電池電壓 | 電池電量5格顯示，電池電壓低時提醒及時充電 |
自動關機 | 開機無操作，約15分鐘后自動關機 |
功 耗 | 300mA MIN / 500mA MAX |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/RMS(電路與外殼之間) |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
USB通信 | 通過上位機軟件存儲數據可以上傳電腦保存、分析、打印 |
藍牙通信 | 有 |
儀表尺寸 | 263mm×152mm×74mm |
儀表質量 | 儀表：868g (含電池)；總質量：2.73kg（含附件） |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -20℃～60℃；70%RH以下 |
適合安規 | IEC 61010 |
型號對比
| 產品型號 | 內阻量程 | 電壓量程 | 比較器功能 |
| 0.000mΩ～3.100 Ω | 0.000V～±100.00V | 10個 |
| 0.000mΩ～3.100 Ω | 0.000V～±100.00V | 200個 |
