產品系列 : 電池內阻測試儀
測量鉛蓄電池、鎳鎘、鎳氫電池、鋰電池的內阻、電壓、溫度以判斷電池健康狀態
內阻測量范圍：0.000mΩ～3.100 Ω ，分辨率1uΩ
內阻測量精度：±1.0%rdg±6dgt
電壓測量范圍：0.000V～±100.00V ，分辨率1mV
電壓測量精度：±0.3%rdg±6dgt
溫度測量范圍：-10.0℃～60.0℃，分辨率0.1℃
最大輸入電壓：DC 100V
比較器功能：10個
報警功能：可設置內阻閾值與電壓閾值
測量判定功能：可預設定PASS、WARNING、FAIL判定閾值
存儲數據：26000組
線阻校零功能
藍牙通信功能
USB通信功能
產品簡介

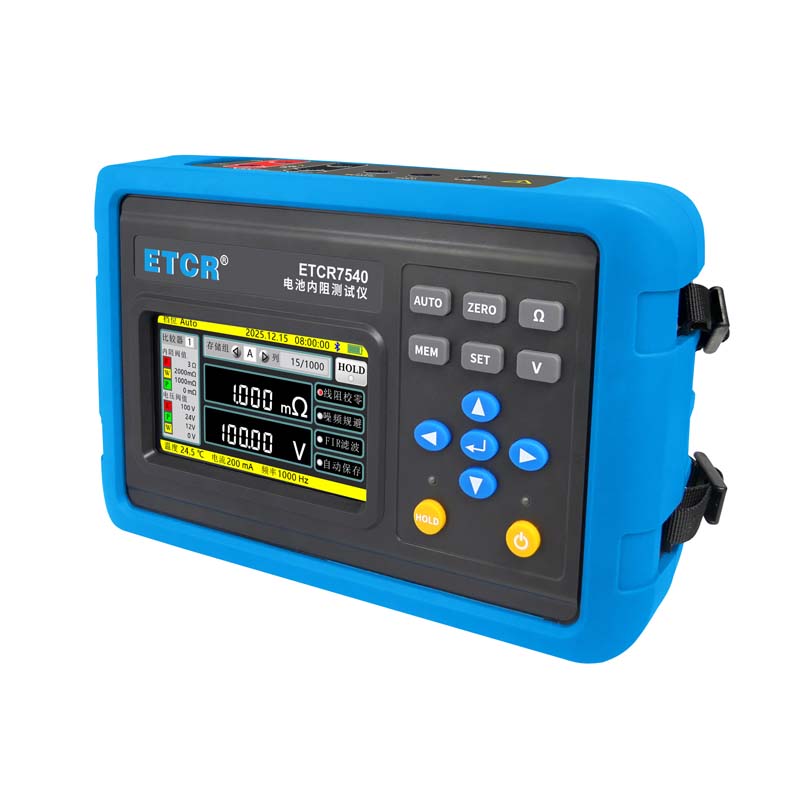

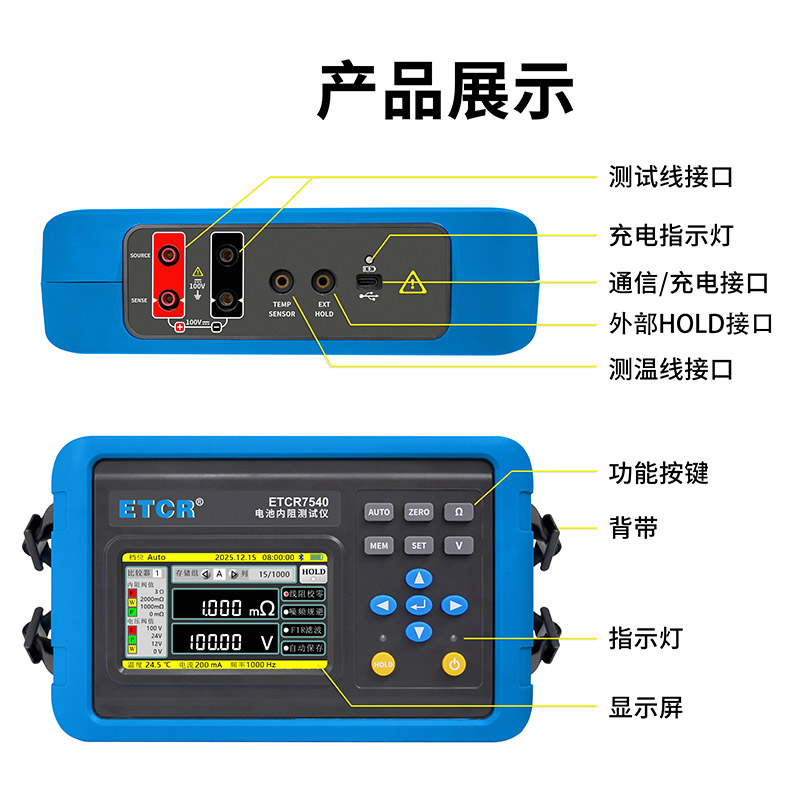

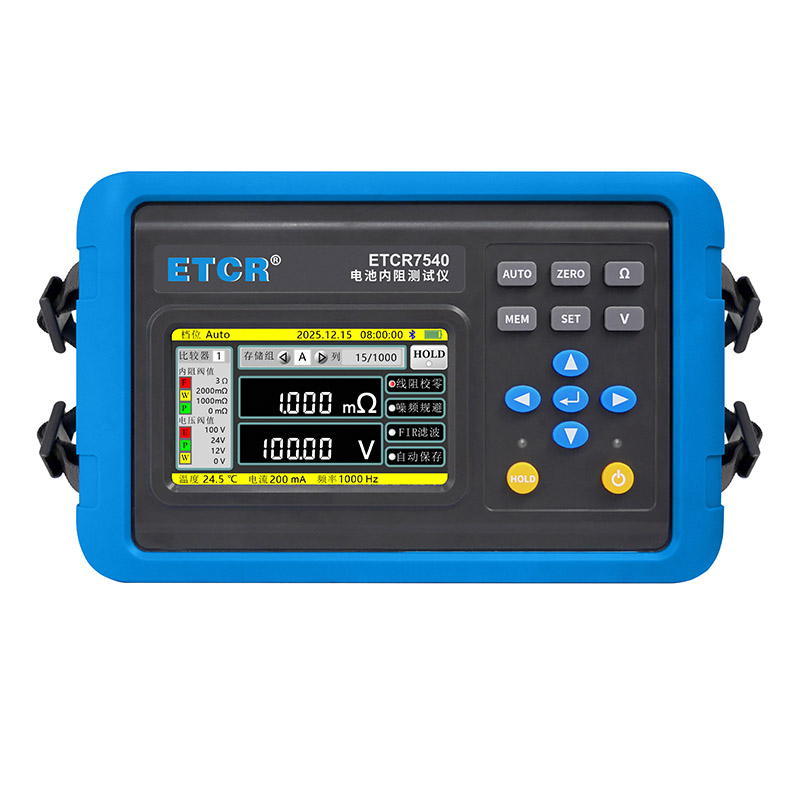

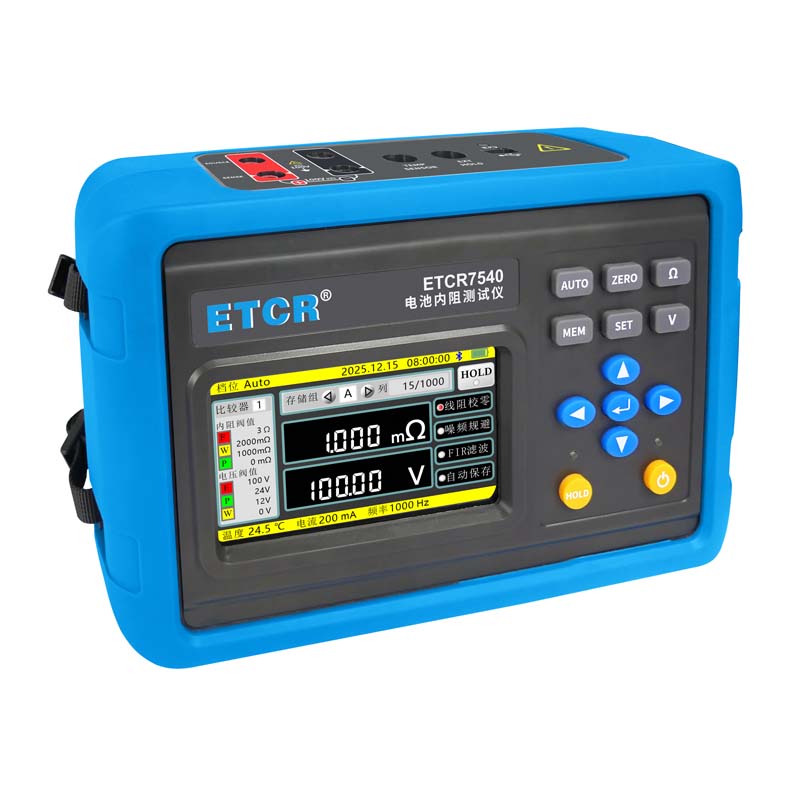

ETCR7540電池內阻測試儀又稱充電電池測試儀，本儀器是用于測量鉛蓄電池、鎳鎘、鎳氫電池、鋰電池的內阻、電壓、溫度以判斷電池健康狀態的測量儀器。本儀表使用開爾文交流4線法測量電池內阻，可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。
電池內阻測試儀由微處理器控制，可準確檢測電池內阻、電壓與溫度。其特點在不停止UPS系統的狀態下進行測量，使用交流低電阻測量和降噪技術，不需要停止被測設備的正常工作，在運轉狀態下進行測量，極大的縮短了測試時間。儀表具有自動關機，報警，測量判定功能，數據存儲，數據查閱，柱狀圖顯示等功能，儀表還有USB通信功能，安裝上位機軟件后，可將記錄數據下載到電腦，藍牙通信功能，安裝APP后手機或平板等智能設備通過藍牙連接可進行查閱數據等。

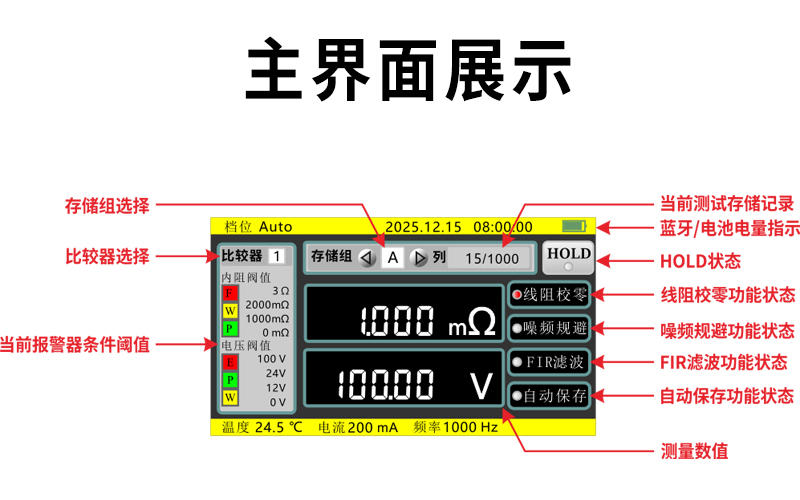

ETCR7540電池內阻測試儀采用4.3寸彩屏，儀表高檔美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。是電池生產、電池安裝、設備生產、設備維修等場景必不可少的儀器。
產品特點
1.采用開爾文交流4線法測量，因此可不受導線電阻或接觸電阻的影響，獲得正確的內阻測量值。
2.同時顯示電阻、電壓與溫度，測試結果一目了然。
3.采用交流1kHz測試法，無須中斷電池為其他設備供電。

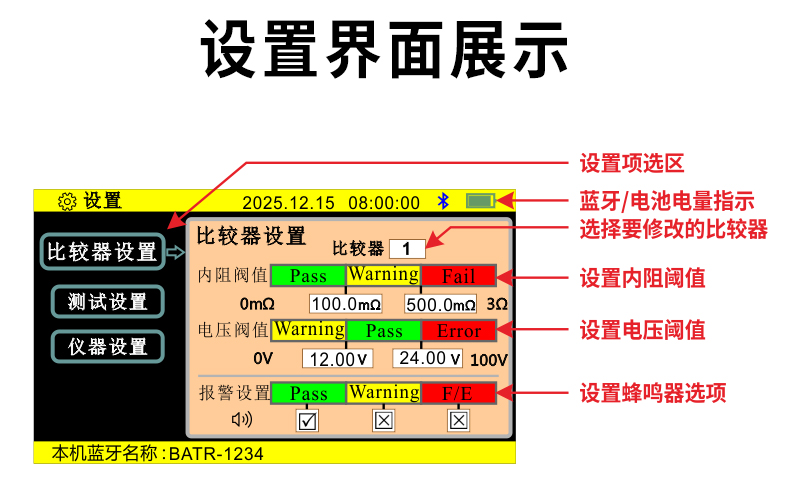

4.比較器功能，可設置比較器的內阻閾值與電壓閾值?？筛唵蔚嘏卸姵氐睦匣?。
5.濾波功能，開啟后測試示數更穩定準確。
6.藍牙通信功能，安裝APP后可在移動端查看記錄測試結果。
7.USB通信功能，安裝上位機軟件后可將測試數據上傳電腦，便于存儲分析。
技術參數
1、 電阻測量精度
量程 | 最大顯示 | 分辨率 | 測試精度 | 測量電流 |
3 mΩ | 3.100 mΩ | 1 uΩ | ±1.5%rdg±8dgt | 200 mA |
30 mΩ | 31.00 mΩ | 10 uΩ |
±1.0%rdg±6dgt | 200 mA |
300 mΩ | 310.0 mΩ | 100 uΩ | 20 mA | |
3 Ω | 3.100 Ω | 1 mΩ | 2 mA |
2、 電壓測量精度
量程 | 最大顯示 | 分辨率 | 測試精度 |
7 V | ±7.100 V | 1 mV | ±0.3%rdg±6dgt |
100 V | ±100.00 V | 10 mV |
*電壓顯示從0.050V起
3、 溫度測量精度
量程 | 最大顯示 | 分辨率 | 測試精度 |
-10.0℃～60.0℃ | 60.0℃ | 0.1℃ | ±1.0℃ |
4、技術參數
規格名稱 | 規格參數 |
功 能 | 電池內阻測量，電池電壓測量，溫度測量 |
電 源 | DC 3.7V，2600mAh鋰電池 |
顯 示 屏 | 4.3寸彩屏，分辨率480×272 |
測量范圍 | 內阻測量：0.000mΩ～3.100Ω |
電壓測量：0.000V～±100.00V | |
溫度測量：-10.0℃～60.0℃ | |
分辨率 | 內阻測量：1u Ω |
電壓測量：1mV | |
溫度測量：0.1℃ | |
最大輸入電壓 | DC 100V（+測量端子與-測量端子之間）、不可輸入交流 |
回避噪音頻率 | 920Hz～1080Hz（自動變頻） |
測量方式 | 內阻測量：1KHz交流4端子測試法、開路端子電壓3V max 測量電流：2.0mA～200mA（不同量程檔位不同測量電流） 溫度測量：NTC溫度傳感器（26℃時為100KΩ） A/D轉換方式：逐次逼近型 顯示更新頻率：5次/每秒 |
響應時間 | 200ms |
測量時間 | 約2秒 |
線阻校零功能 | 有 |
存儲功能 | 有手動保持與存儲、自動保持與存儲 |
存儲數量 | A～Z 總有26組存儲組，每組可存儲1000條。合計26000條。 |
報警功能 | 有，可設置內阻報警閾值與電壓報警閾值 |
測量判定功能 | 可預設定PASS、WARNING、FAIL判定閾值 |
電池電壓 | 電池電量5格顯示，電池電壓低時提醒及時充電 |
自動關機 | 開機無操作，約15分鐘后自動關機 |
功 耗 | 400mA MIN / 1000mA MAX |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
USB通信 | 通過上位機軟件存儲數據可以上傳電腦保存、分析、打印 |
藍牙通信 | 有，安裝APP后可在手機查看測試記錄 |
儀表尺寸 | 226mm×142mm×65mm |
儀表質量 | 主機：約760g（含電池）；總重量：約2.1kg（含附件） |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -20℃～60℃；70%RH以下 |

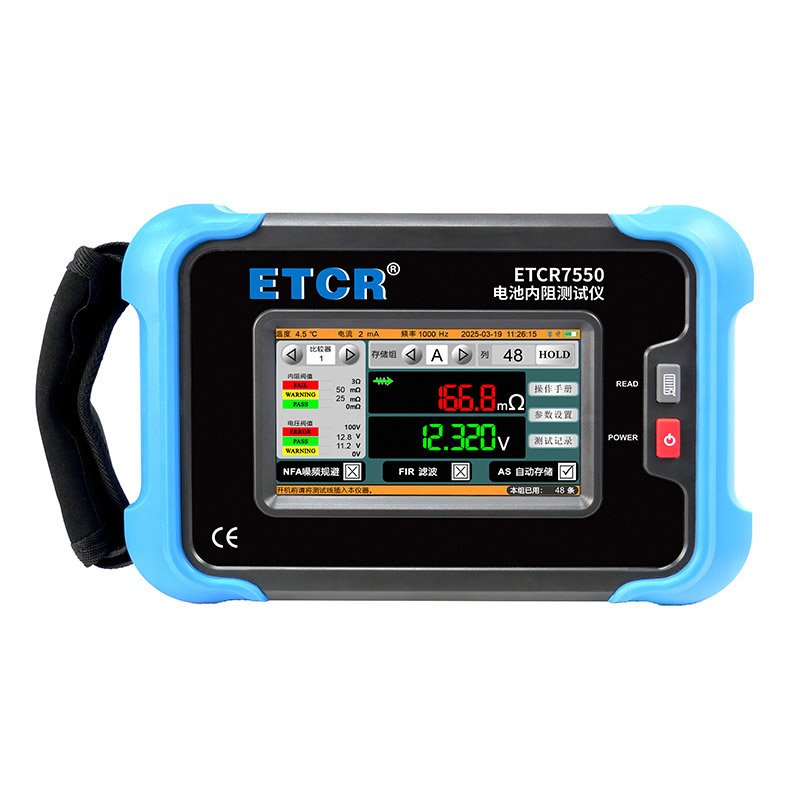

型號對比
| 產品型號 | 內阻量程 | 電壓量程 | 比較器功能 |
| 0.000mΩ～3.100 Ω | 0.000V～±100.00V | 10個 |
| 0.000mΩ～3.100 Ω | 0.000V～±100.00V | 200個 |
