產品系列 : 高低壓CT變比測試儀
高低壓電流互感器一二次回路的電流、變比、角差測試，極性、相別判斷
一次高壓電流鉗量程：0.00A～800A
一次柔性電流鉗量程：0.0A～3000A
二次電流量程：0.00mA～5A
變比量程：1～9999
頻率量程：45Hz～65Hz
相位量程：0～360°
功率因數量程：-1.0000～1.0000
有功功率量程：0W～1800kW
無功功率量程：0Var～1800kVar
諧波分析：2～31次
無線傳輸距離：40m
數據存儲：2000組
產品簡介
ETCR9570多功能無線高壓CT變比測試儀又稱互感器電流變比測試儀、互感器比差測試儀、電流互感器變比測試儀，用于35kV以下電流互感器的一次電流、二次電流大小、變比、角差，相別、極性判斷。儀器還能測量電力系統的電壓、電流、漏電流、相位、頻率、有功功率、無功功率、功率因數、諧波等電力參數，還能顯示電壓、電流的波形，交流信號的諧波含有率和波形畸變率。廣泛應用于變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門進行電流檢測、反竊電及野外電工作業等。

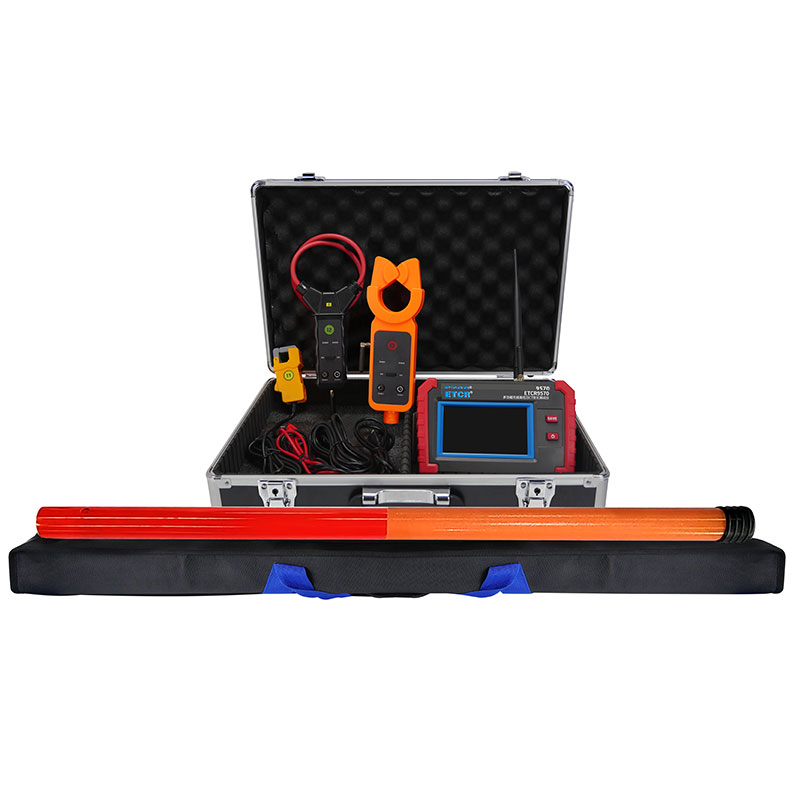

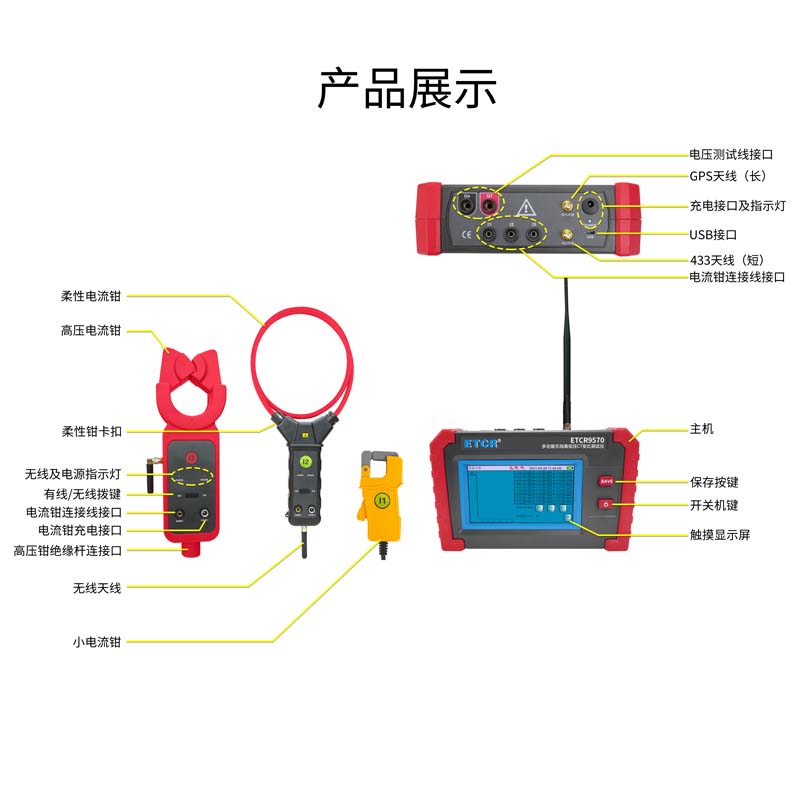

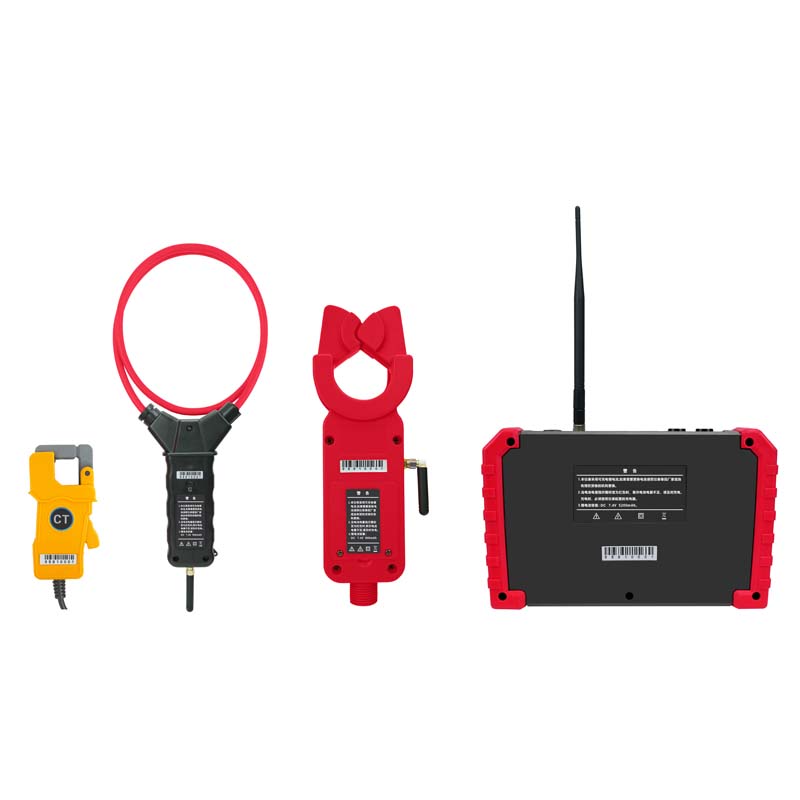

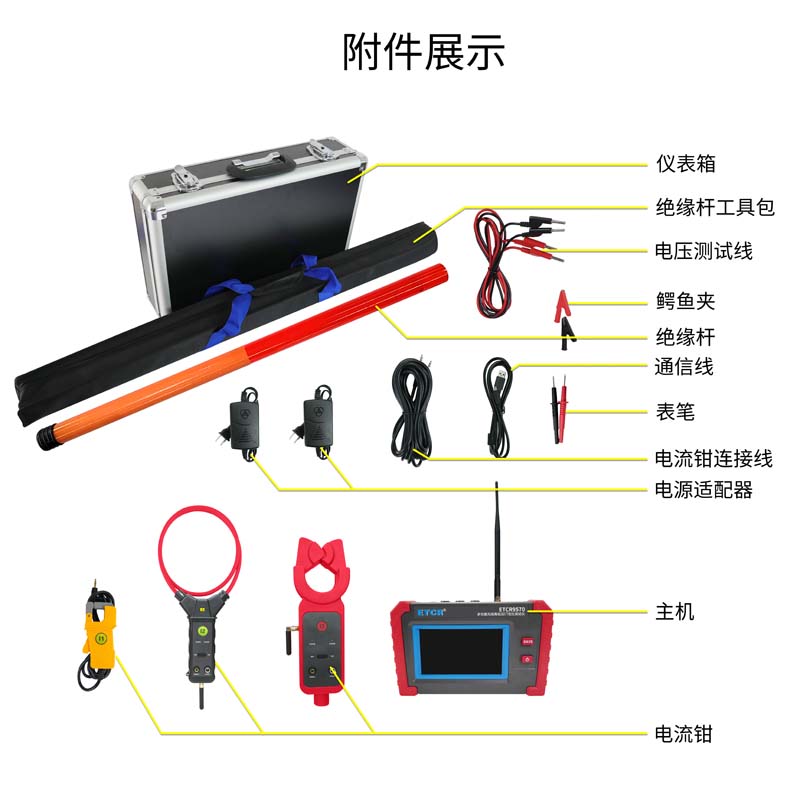

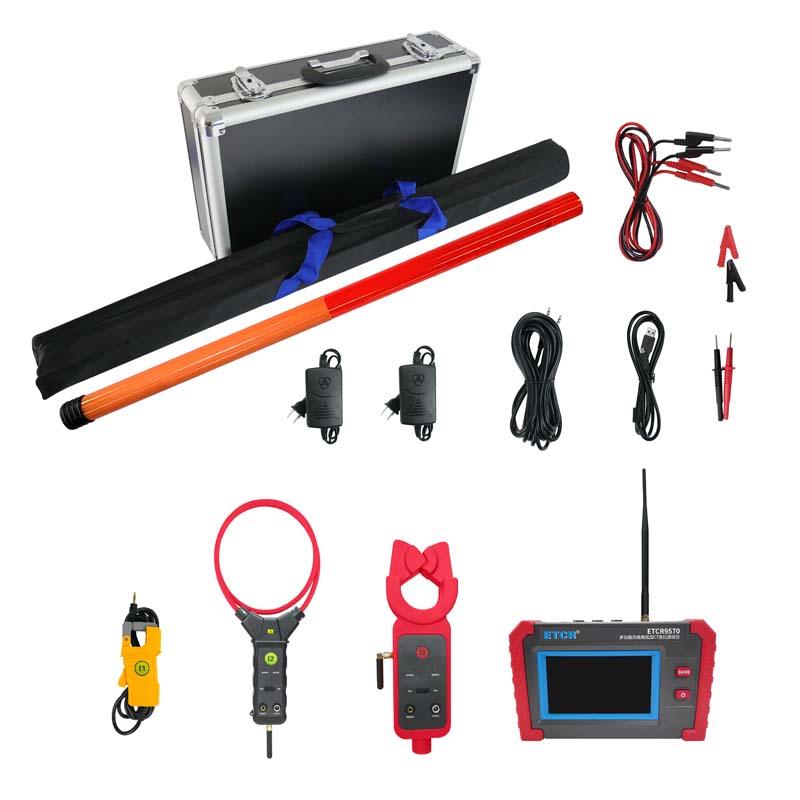

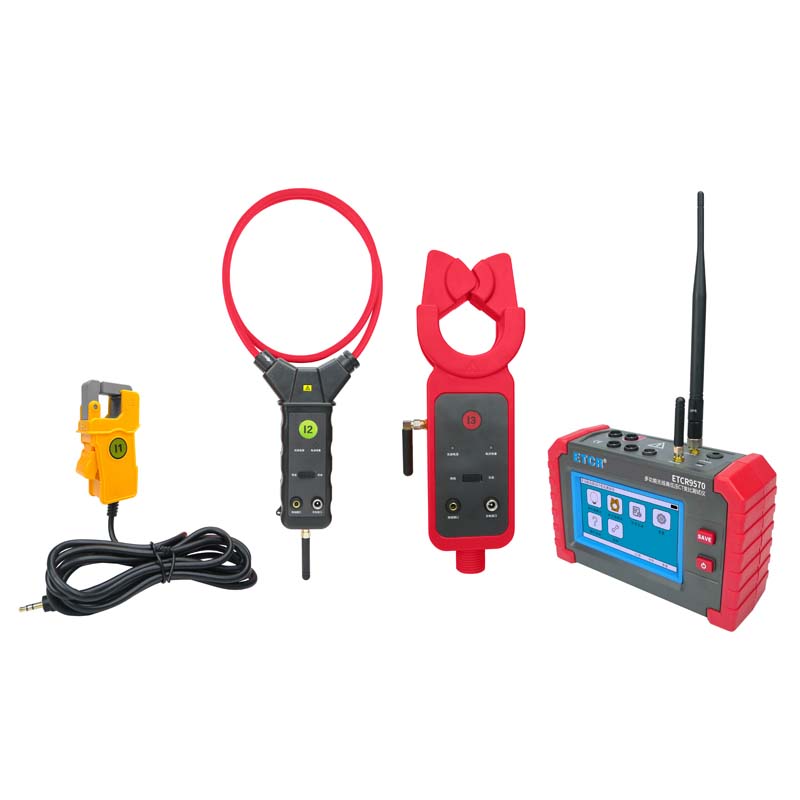

ETCR9500B無線高壓CT變比測試儀由手持終端、小電流鉗、柔性電流鉗、高壓電流鉗、測試線、高壓絕緣桿、上位機軟件等組成，高壓電流鉗采用高性能坡莫合金制作，測試精度高。手持終端采用5寸觸摸彩屏，中文界面，所有測試結果同屏顯示。高壓鉗具有獨特的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，操作安全省時快捷。柔性電流鉗輕巧細小，適合空間狹小場所（如配電柜內的母排等）。儀器具有有線或無線兩種測量模式，可應對各種測試場所，無線測試模式傳輸距離達40米。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣特點，絕緣等級110kV。儀表具有存儲功能，USB通信接口，存儲數據可上傳電腦進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、功能完善，可測量高低壓電流互感器變比。還能測量電力系統的電壓、電流、漏電流、相位、頻率、有功功率、無功功率、功率因數、諧波等電力參數。

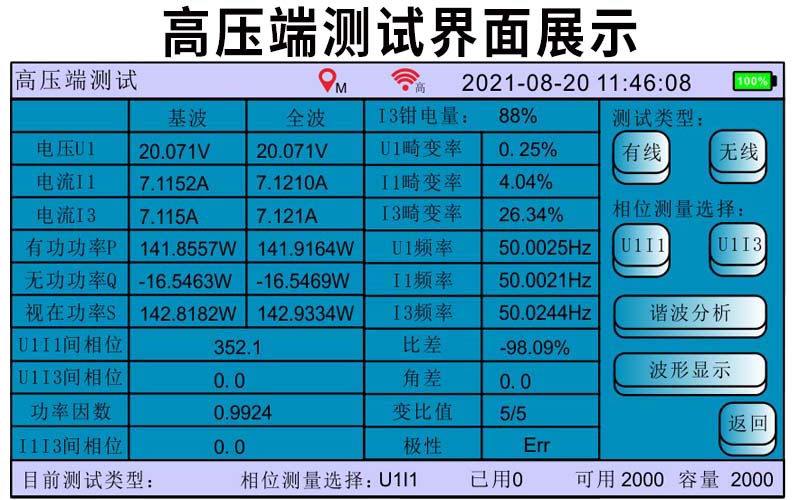

2、自動計算出電流互感器變比值、變比誤差和角差。

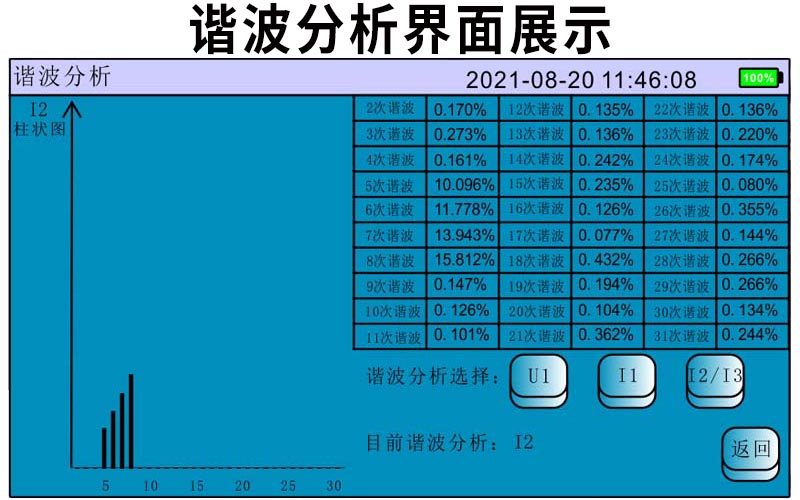

3、分析測量電壓、電流31次以內的諧波和畸變率。

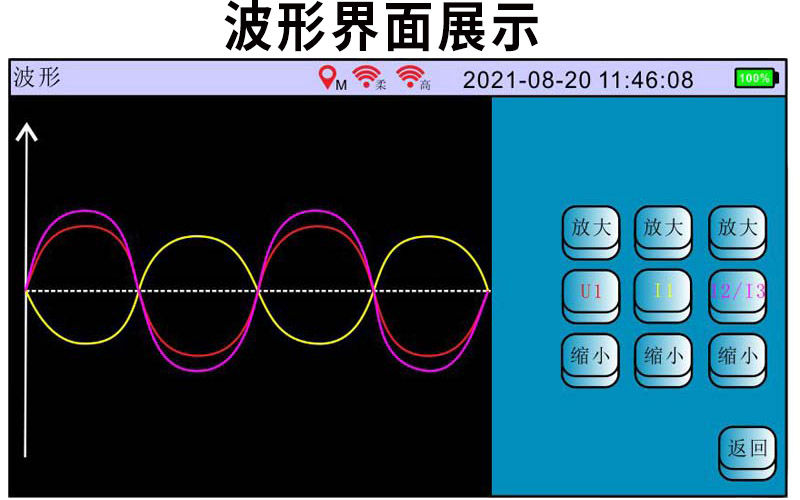

4、顯示電壓、電流波形圖。
5、有線、無線兩種測量模式，輕松應對各種測量場合。

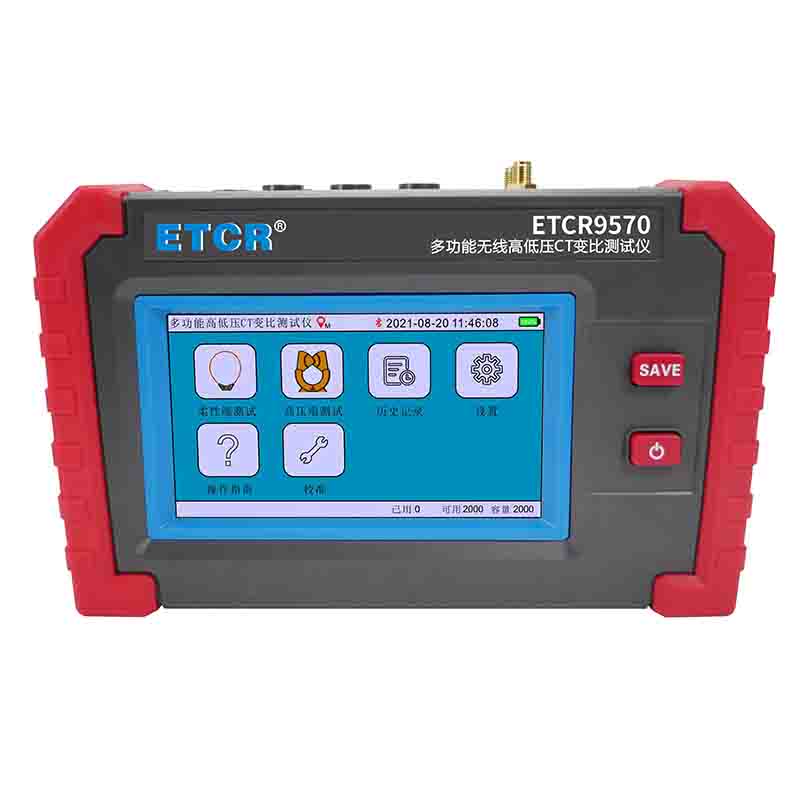

6、手持終端采用5英寸TFT觸摸彩屏，中文界面，顯示清晰美觀。
7、GPS同步對時，保證同步性，記錄測量地點的經度和緯度。
8、配置管理分析軟件，運行于WINDOWS操作系統，界面友好，具有圖形及曲線分析功能，方便進行數據管理。

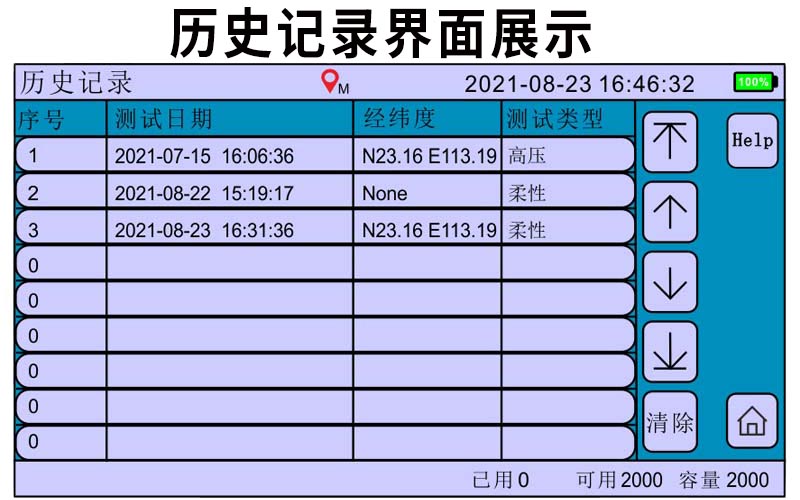

9、存儲數據2000組，關機數據不丟失。

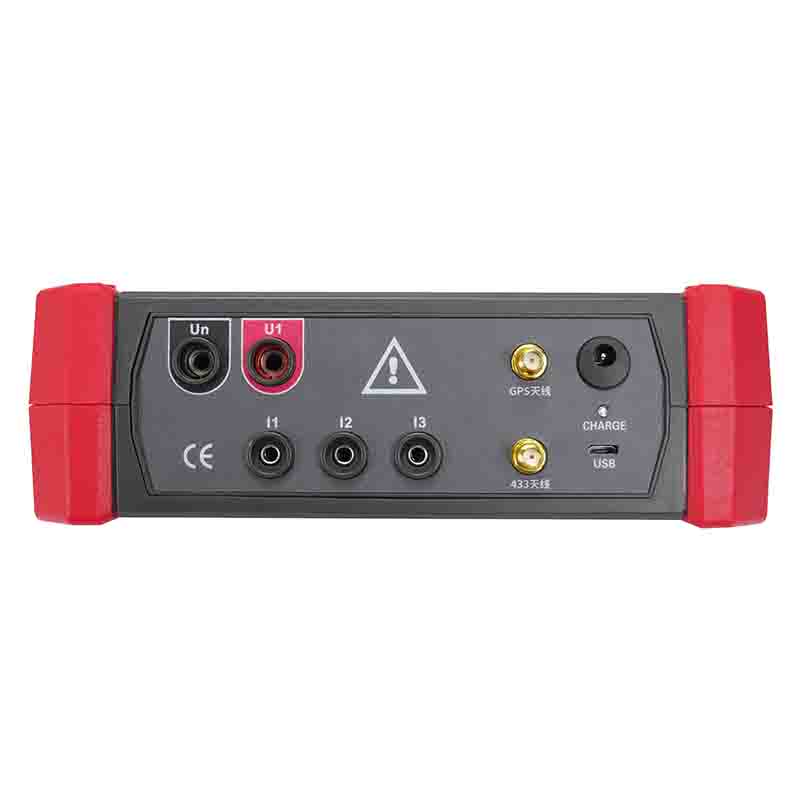

10、USB通訊接口。
11、藍牙通訊。
12、可充電鋰電池。
技術參數
1、量程與誤差
| 測量參數 | 測量范圍 | 分辨率 | 誤差范圍 |
| 電壓 | 0V～20V | 0.001V | ±0.3%FS |
| 20V～200V | |||
| 200V～600V | |||
| 小電流鉗I1 | 0A～2A | 0.1mA | ±0.3%讀數±0.2%FS |
| 2A～10A | |||
| 柔性電流鉗I2 | 0A～30A | 0.01A | ±0.5%讀數±0.5%FS |
| 30A～300A | |||
| 300A～3000A | |||
| 高壓電流鉗I3 | 0A～200A | 0.001A | ±0.3%讀數±0.2%FS |
| 200A～600A | |||
| 頻率 | 45Hz～65Hz | 0.0001Hz | ±0.05Hz |
| 相位 | 0～360° | 0.1° | ±3° |
| 變比 | 1～9999 | 1 | ---- |
| 功率因數 | -1.0000～1.0000 | 0.0001 | ---- |
| 有功功率 | 0W～1kW | 0.1mW | ±0.3%FS |
| 1kW～1800kW | 0.1W | ||
| 無功功率 | 0Var～1kVar | 0.1mVar | ±0.3%FS |
| 1kVar～1800kVar | 0.1Var | ||
| 諧波 | 2～31次 | / | / |
2、一般規格
| 規格名稱 | 規格參數 |
| 主機電源 | DC 7.4V，5200mAh鋰電池 |
| 電流鉗電源 | DC 7.4V，900mAh鋰電池 |
| 顯示屏 | 5寸觸摸彩屏 |
| 無線通訊方式 | 主機與電流鉗間：433通訊 |
| 主機定位：GPS通訊 | |
| 電流鉗無線傳輸距離 | 無線傳輸距離40m(在空曠環境下) |
| 電流鉗引線長 | 約5米 |
| 換檔 | 全自動換檔 |
| 數據存儲 | 2000組，按SAVE鍵自動編號存儲（掉電或更換電池不會丟失數據） |
| 數據查閱 | 有 |
| 自動關機 | 開機約15分鐘后，儀表將自動關機 |
| USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
| 藍牙功能 | 有，支持安卓系統，安裝APP后可在移動終端進行測試操作及查看測試結果。 |
| 電池電壓 | 主機電池電量顯示，電池電壓低于10%時提醒及時充電；柔性電流鉗和高壓電流鉗電池電壓低于10%時指示燈亮起 |
| 外界干擾 | 避免特強電磁場；避免433MHz、315MHz同頻干擾 |
| 絕緣桿尺寸 | 約4300mm |
| 絕緣桿耐壓 | 110kV |
| 絕緣強度 | 主機與檢測儀：AC1000V/rms(外殼與螺釘之間) |
| 手持終端尺寸 | 210mm×129mm×68mm |
| 小電流鉗尺寸 | 鉗口尺寸：17×18mm；外形尺寸：137mm×40mm×19.5mm |
| 柔性電流鉗尺寸 | 鉗口尺寸：Φ200mm；外形尺寸：200mm×245mm×13mm |
| 高壓電流鉗尺寸 | 鉗口尺寸：Φ48mm；外形尺寸：255mm×95mm×39m |
| 儀表質量 | 約5.5kg(含工具包和絕緣桿) |
| 工作溫濕度 | -15℃～50℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品型號 | 一次電流量程 | 二次電流量程 | 角差測試 | 其他 |
| 0.0A ～800A | 0.0mA～5A | -- | / |
| 0.0A ～800A | 0.0mA～10A | -- | 同時測量3路二次電流 |
| 0.0A ～800A /3000A | 0.0mA～5A | 有 | / |
| 0.0A～800A/3000A | 0.0mA～10A | 有 | 諧波/電壓/功率測量、藍牙 |
