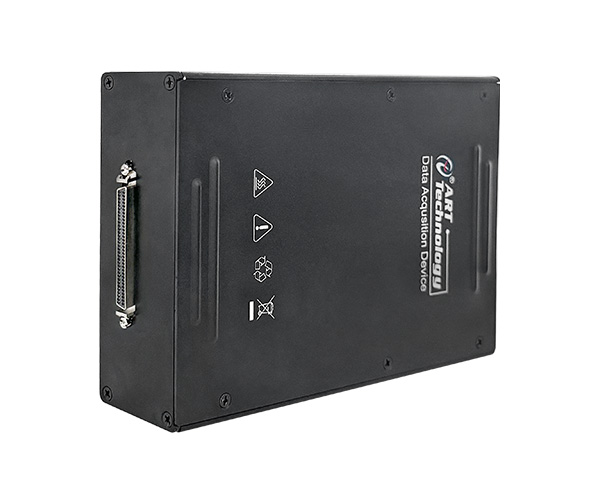

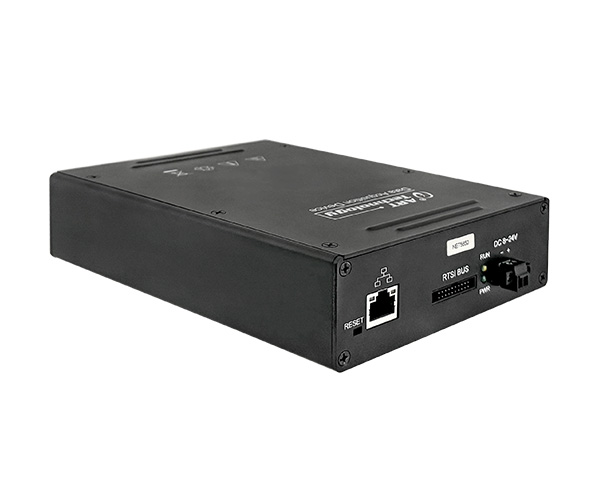

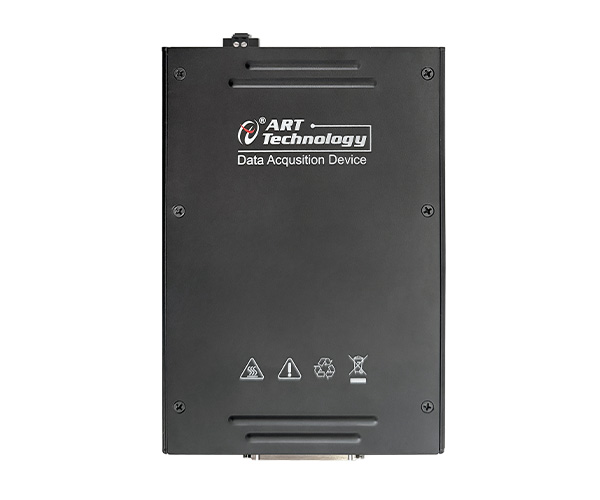

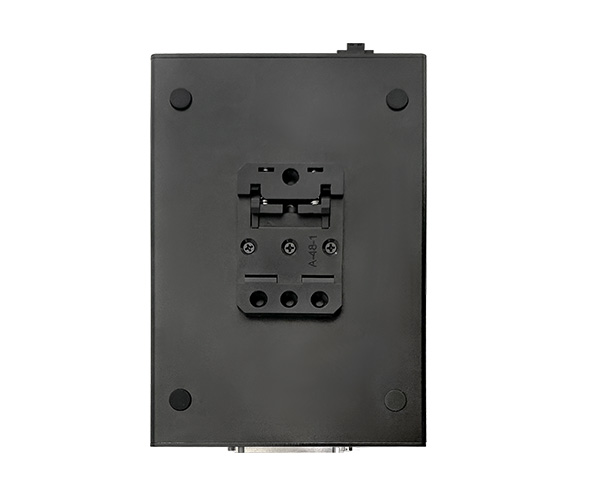

NET5650/5651/5652/5653 數據采集卡
產品簡介：以太網總線多功能數據采集卡；32路單端/16路差分，12bit，500KS/s異步模擬量輸入；4路，12bit，100KS/s同步模擬量輸出；8路帶緩沖數字I/O，8路可編程I/O及1通道多功能計數器；TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。
產品附件：68芯SCSI 即：A68D
- 產品詳情
- 相關產品
參數 | AI | AO | CTR | DIO | ||||
型號 | 分辨率 | 采樣速率 | 通道數 | 分辨率 | 采樣速率 | 通道數 | 通道數 | 通道數 |
NET5650 | 12bit | 500Ksps | 32路單端/16路差分 | 12bit | 100Ksps | 4路 | 1路 | 16路 |
NET5651 | 12bit | 500Ksps | 16路單端/8路差分 | 12bit | 100Ksps | 2路 | 1路 | 16路 |
NET5652 | 12bit | 250Ksps | 32路單端/16路差分 | - | - | 0路 | 1路 | 16路 |
NET5653 | 12bit | 250Ksps | 16路單端/8路差分 | - | - | 0路 | 1路 | 16路 |
AI模擬量輸入 | ADC分辨率 | 12bit |
采樣范圍 | ±10V、±5V、±2V、±1V | |
采樣速率 | NET5650/ NET5651單通道最大500KS/s NET5652/ NET5653單通道最大250KS/s | |
通道掃描模式 | 異步循環掃描 | |
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | ||
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
AO模擬量輸出 | DAC分辨率 | 12bit |
最大采集速率 | 100KS/s | |
生成信號范圍 | ±10V | |
驅動能力 | 10mA | |
存儲器深度 | 內置DDR3，最大緩存128MB | |
通道輸出模式 | 同步輸出 | |
生成模式 | 單點（按需）采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、DTR數字觸發 | |
DIO | 通道 | Port0：8路支持帶緩存DIO（P0.<0...7>） Port1：8路PFI（PFI<0...7>/P1） |
電氣標準 | TTL兼容 | |
配置方式 | 程控I/O方向與狀態 | |
采樣方式 | 按需單點采樣、有限點采樣、連續采樣 | |
CTR計數器 | 計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、 脈寬測量、雙邊沿間隔測量、線性、角度位置測量 |
CO：脈沖輸出位置測量 |
