產品系列 : 近電報警模塊
用于檢測空中電場強度，在電場強度達到報警閾值時觸發報警功能，提醒作業人員注意觸電危險，保護作業人員及電力設施的安全。
報警電壓范圍：0.4kV～500kV
驗電方式：非接觸式
報警方式：聲光報警
報警模式：常規報警模式、邊界報警模式
防護等級：IP65
電源：DC9V～24V（外部供電）
藍牙通信、RS485通信
自檢功能
靜音功能
管理功能
產品簡介

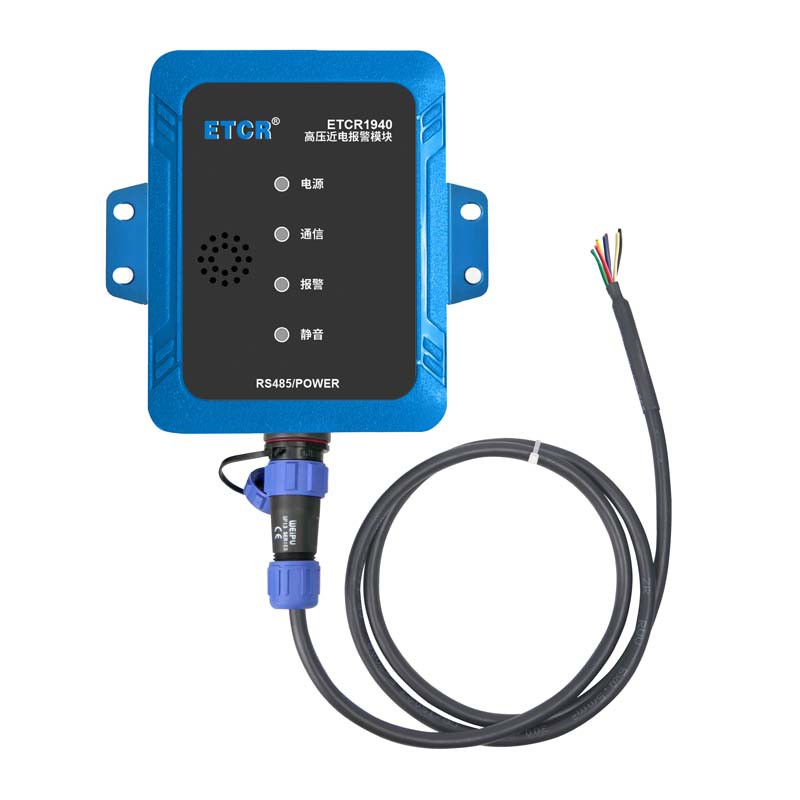

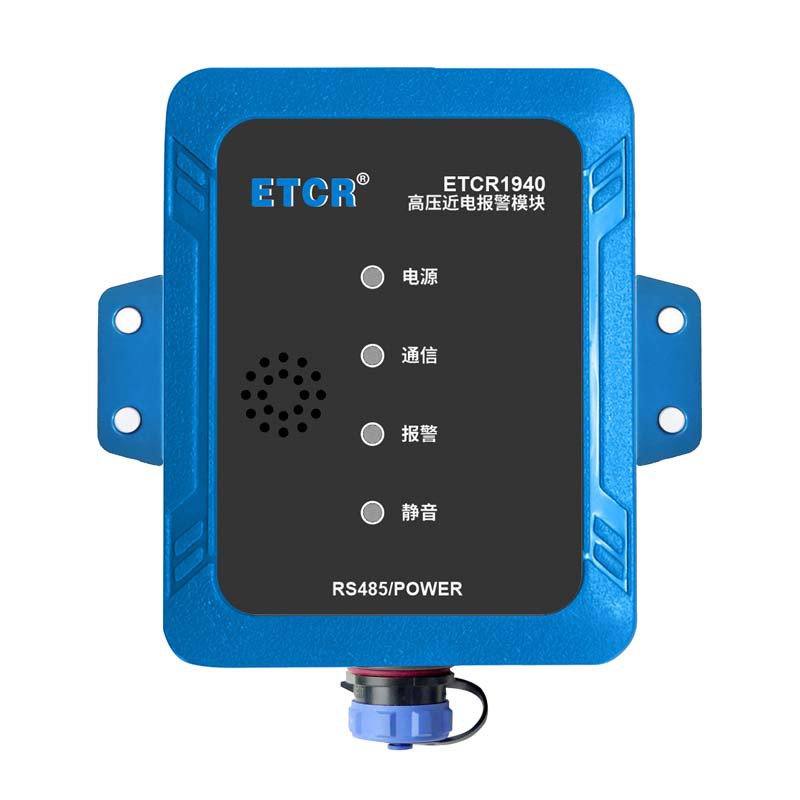

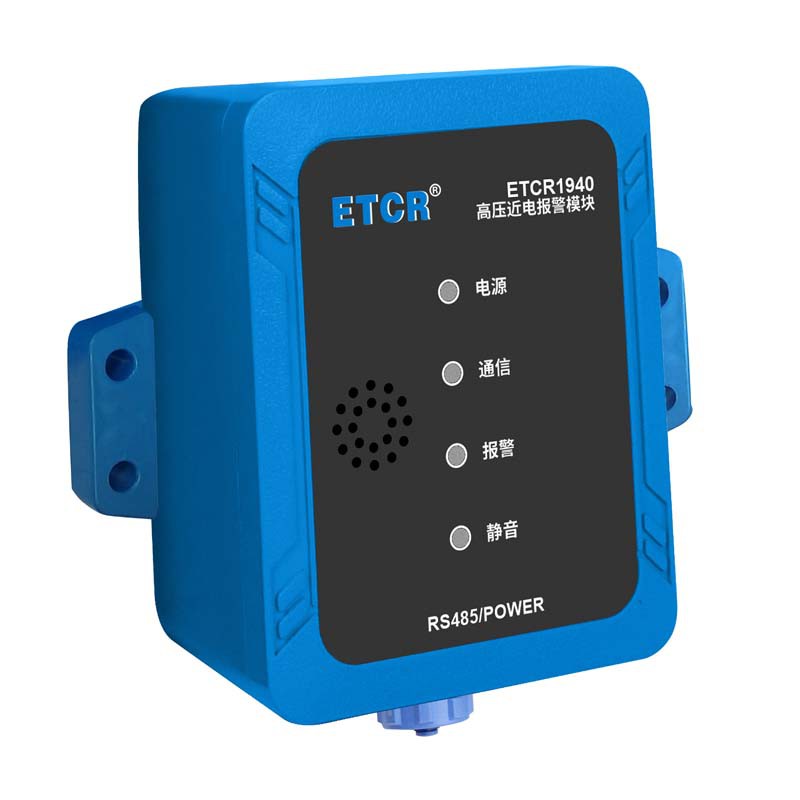

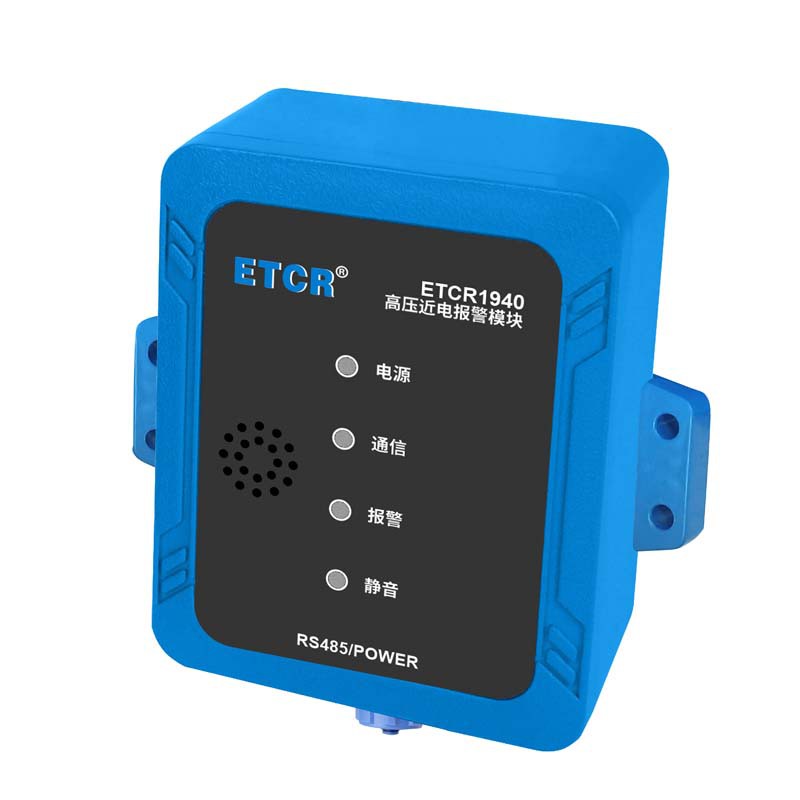

ETCR1940高壓近電報警模塊用于檢測空中電場強度，在電場強度達到報警閾值時觸發報警功能，提醒作業人員注意觸電危險，保護作業人員及電力設施的安全。用戶可利用模塊的藍牙通信、RS485通信、干節點信號進行二次開發，在工作現場實現聲光報警、語言告警、液晶屏提示、上位機監測等功能。也可組建網絡實現多區域、遠程報警。
ETCR1940高壓近電報警模塊，具有常規報警與邊界報警模式，在常規報警模式下，有4檔報警靈敏度可調，在邊界報警模式下，用戶可自行設定報警邊界，以滿足用戶在復雜電場環境的特殊需求。模塊具有自檢功能，靜音模式，信息管理等功能。模塊具有藍牙通信用于現場設備調試，具有干節點信號輸出，具有RS485通信上報數據類型：感應電場強度、自檢狀態，報警信號、報警模式、靈敏度設置、邊界設置，用戶可通過藍牙APP或后臺設置報警參數及查看報警信息。
產品特點
1. 全方位驗電功能：模塊采用平面天線，360°全方位檢測環境電場，無驗電死角。
2. 驗電范圍全覆蓋：驗電電壓等級：0.4kV～500kV，用戶無需選擇電壓等級檔位。
3. 報警方式：聲光報警。
4. 兩種報警模式：常規報警與邊界報警模式，以滿足用戶在復雜電場環境的需求。
5. 自檢功能：檢測模塊是否在正常運行中。
6. 靜音功能：靜音模式下不觸發蜂鳴器報警，報警燈正常工作,避免在強電場環境下報警聲的干擾，靜音時間可調。
7. 管理功能：可設置報警器地址等用戶信息。
8. 開關量干節點信號輸出：報警狀態檢測。
9. 藍牙通信：提供APP可用于調試使用。
10. RS485通信：提供通信協議（支持MODBUS協議），上報報警數據，支持用戶二次開發。
11. 可組建報警網絡，實現多區域、遠程驗電監測。
技術參數
1. 電壓等級與報警距離
規格名稱 | 規格參數 | |||||||
電壓等級kV | 0.4 | 10 | 35 | 66 | 110 | 220 | 330 | 500 |
安全距離m | / | 0.7 | 1.0 | 1.5 | 1.5 | 3.0 | 4.0 | 5.0 |
| 報警距離m | 0～0.2 | 1.0～2.0 | 1.5～3.0 | 2.0～3.5 | 3.0～4.5 | 4.0～5.5 | 5.0～6.5 | 6.0～8.0 |
（安全距離依據“GB 26860-2011 電力安全工作規程-發電廠和變電站電氣部分”及“GB 26859-2011電力安全工作規程-電力線路部分”）
2. 技術參數
規格名稱 | 規格參數 |
電 源 | DC9V～24V（外部供電） |
指 示 燈 | 運行，通信，報警，靜音 |
驗電電壓范圍 | 0.4kV～500kV |
驗電方式 | 非接觸式 |
報警方式 | 聲光報警 |
報警模式 | 常規報警模式：在常規報警模式下，靈敏度4檔可選（由低～高） |
邊界報警模式：可自行設定報警邊界 | |
自檢功能 | 檢測報警器是否在正常運行中，自檢完成報警燈閃爍3下，蜂鳴器響3下 |
信息管理 | 支持通過藍牙APP或RS485（MODBUS協議）讀取感應電場強度、報警狀態、自檢狀態等運行數據，并可設置報警器地址、切換報警模式與靈敏度檔位等參數。 |
靜音模式 | 支持定時靜音（1-3600秒，到期自動恢復）、永久靜音和關閉靜音三種方式 |
電源/通信接口 | M12防水航空插 |
電源/通信線接線標識 | 紅色---電源輸入正；黑色---電源輸入地； 綠色---RS485信號正；黃色---RS485信號負； 白色---屏蔽地；(電源輸入地與屏蔽地可以短路連接)； 藍色/棕色---干節點信號 |
防護等級 | IP65 |
RS485通信 | 有，支持MODBUS協議 |
藍牙通信 | 有，用于調試 |
上傳數據 | 感應電場強度、自檢狀態，報警信號、報警模式、靈敏度設置、邊界設置 |
開關量接口 | 僅支持通/斷兩種狀態檢測；無需區分輸入/輸出、極性及外部供電 |
儀表尺寸 | 128mm×115mm×60mm |
儀表質量 | 約 0.37kg（含附件） |
工作溫濕度 | -40℃～65℃，80%RH以下 |
適合安規 | GB26860-2011電力安全工作規程-發電廠和變電站電氣部分；GB26859-2011 電力安全工作規程-電力線路部分 |

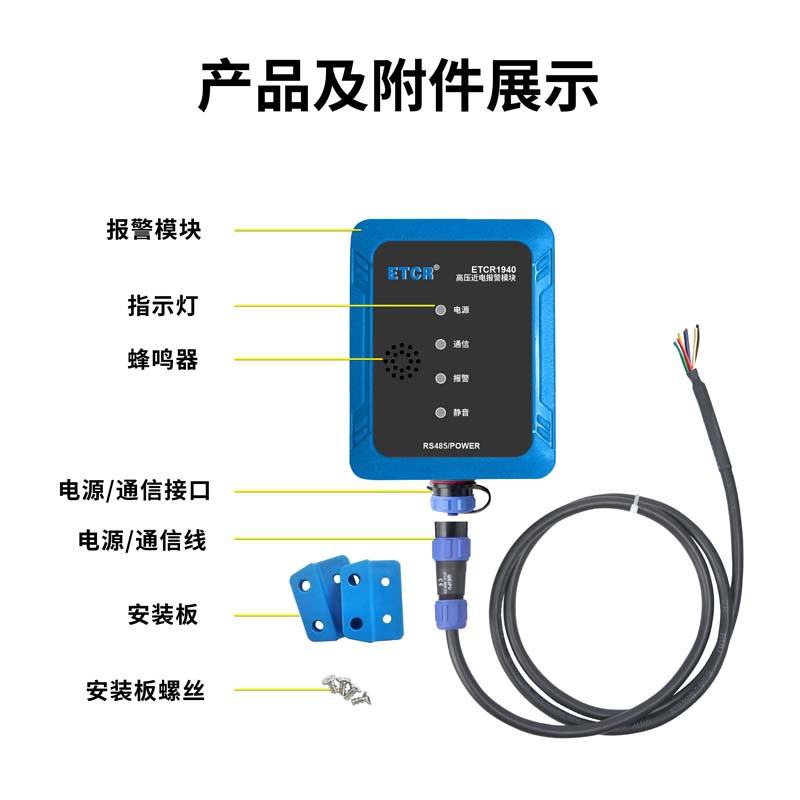

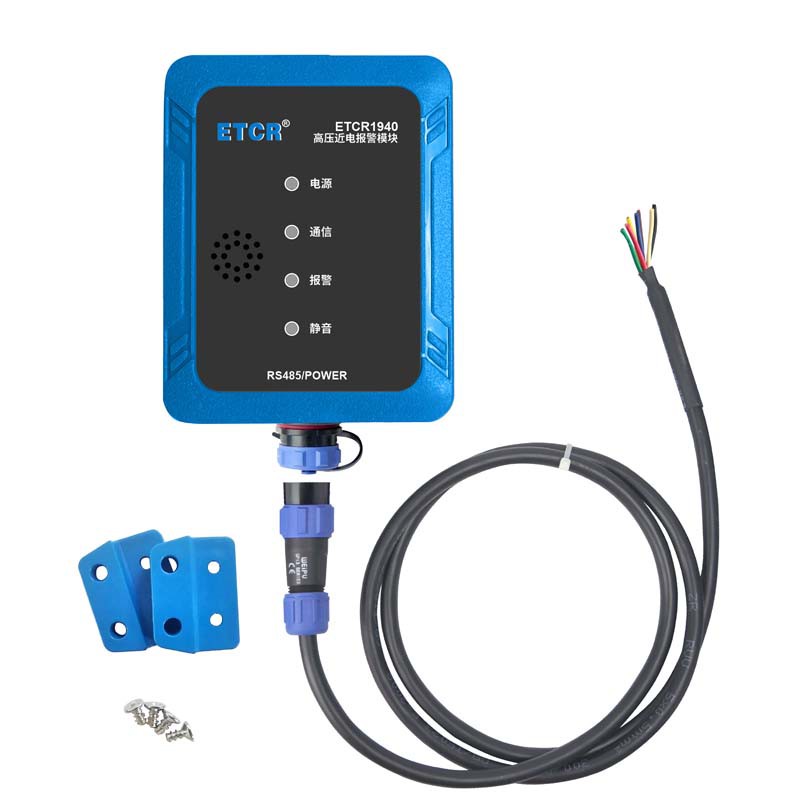

隨機附件 | 模塊：1件；航空電源/通信線：1條；安裝板：2個；安裝螺絲：4個 |
