產品系列 : 熱成像儀
表面溫度測量和實時熱圖像分析
測溫范圍：-20℃～550℃
紅外分辨率：640×512
NETD：≤40mK @F/1.0
紅外響應波段：8至14μm
像元尺寸：12μm
熱成像鏡頭焦距：9.1mm
空間分辨率/IFOV：1.32mrad
測溫距離：0.3～3m
視場角：29.2°×21.7°
7種調色板可選
存儲：內置32G
電源：內置可充電，26650鋰電池5000mAH

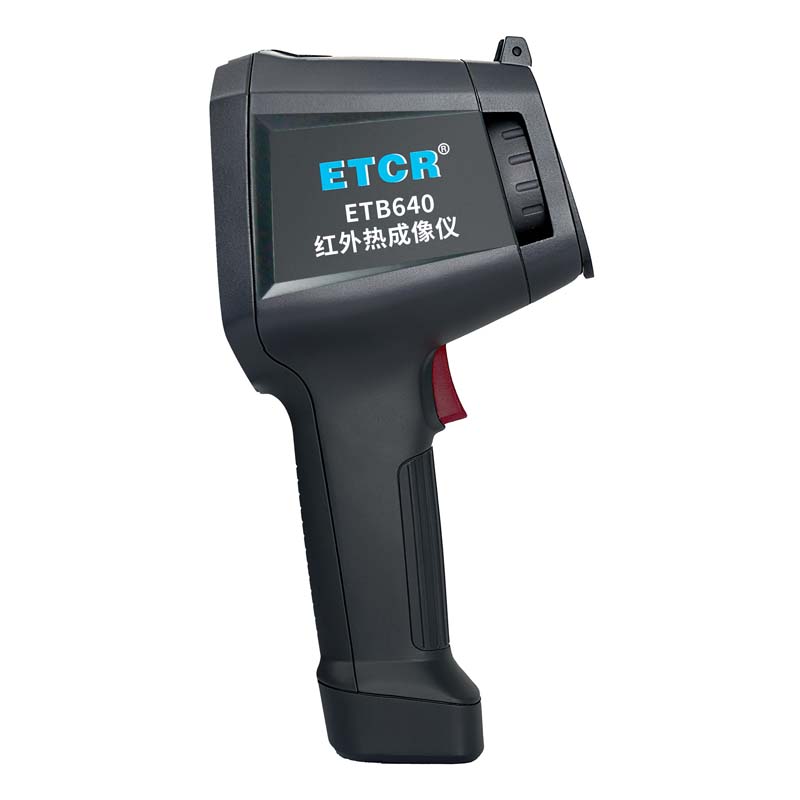

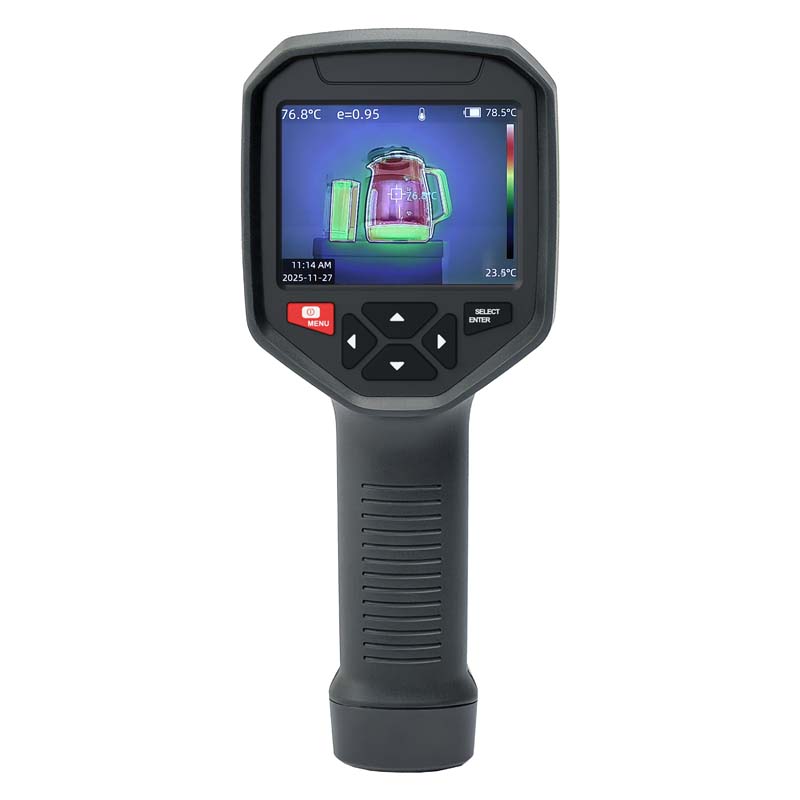

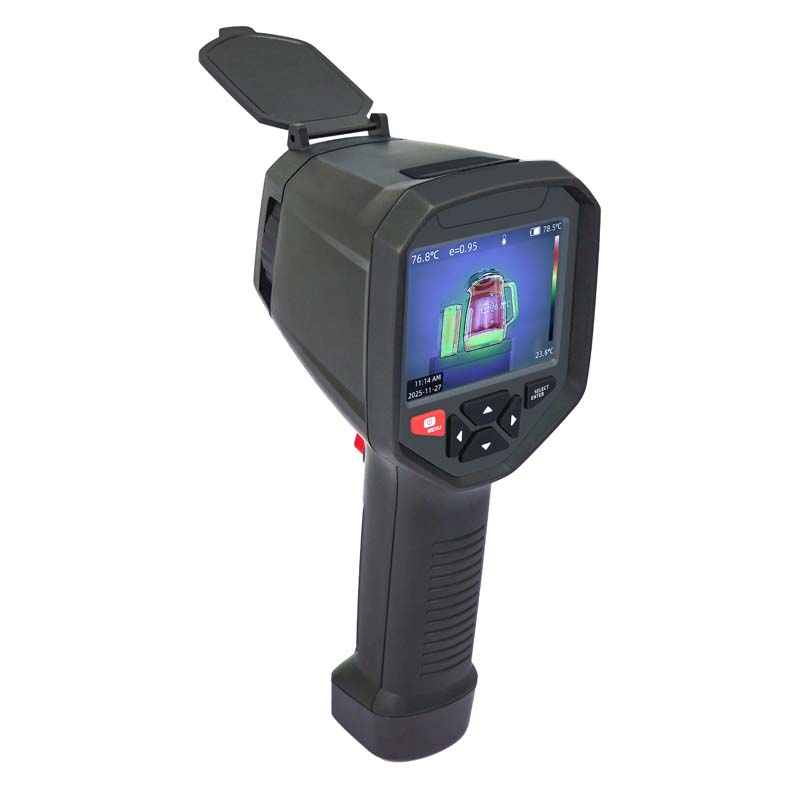

產品簡介

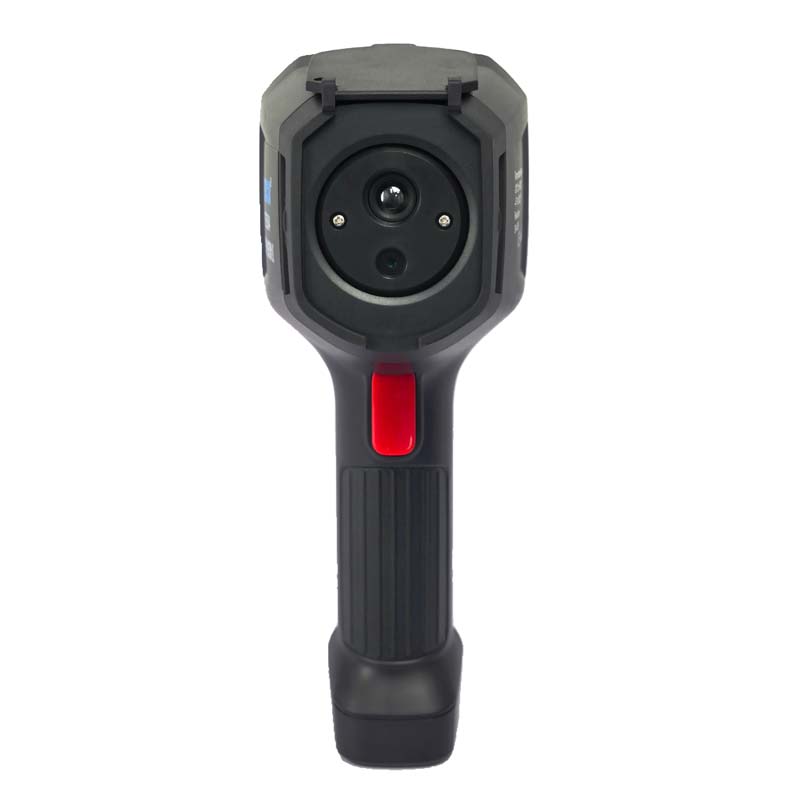

ETB640紅外熱成像儀是表面溫度測量和實時熱圖像相結合的紅外熱成像儀。傳統的紅外測溫儀需要逐一測量每個部件，而紅外熱成像儀則無需如此，從而節省了時間。潛在問題可清晰地顯示在彩色顯示屏上，而且通過中心點測量光標能快速準確地定位并測量目標物體的溫度。
熱圖像可以保存到本設備中，通過USB讀取圖像或?qū)⑵浔４嬷岭娔X用于生成報告和打印。該產品體積小，易操作，功能強，是電力，電子制造，工業檢測等領域的理想之選。ETB640紅外熱成像儀可以調節輻射系數來提高半反射表面物體測量的準確性。具有最高溫度和最低溫度光標可將用戶引導至熱圖像溫度最高和最低的區域。具有7種調色板可選。這些功能增加了產品的測量準確性和可用性。

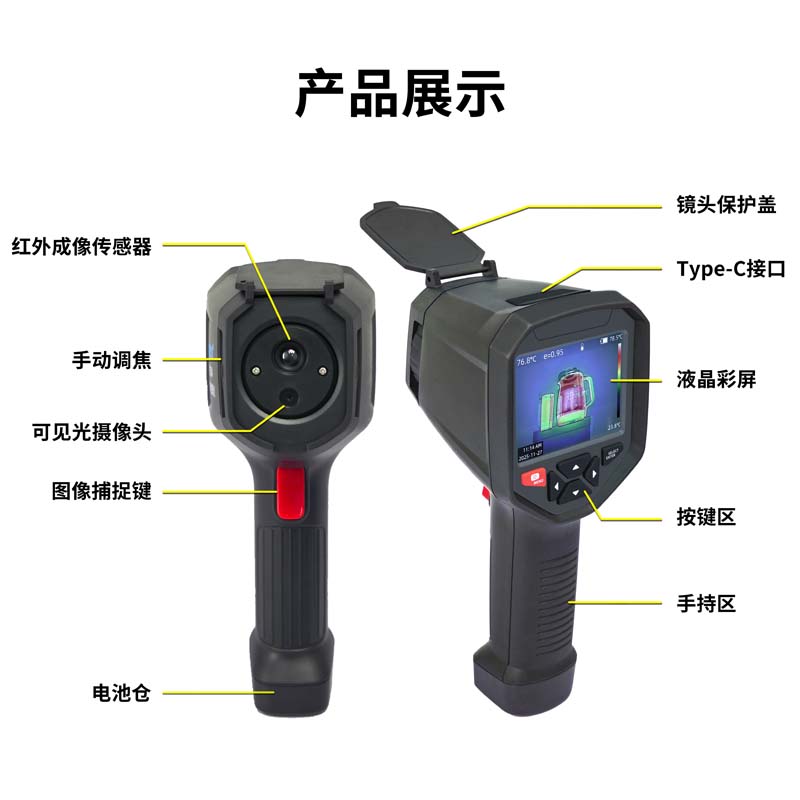

產品特點
1.可以調節輻射系數來提高半反射表面物體測量的準確性。
2.最高溫度和最低溫度光標可將用戶引導至熱圖像溫度最高和最低的區域。
3.具有7種調色板可選。
4.帶有USB接口，熱圖像上傳電腦保存、分析、打印。
技術參數
規格名稱 | 規格參數 |
電源 | 內置可充電，26650 5000mAh鋰電池 |
顯示屏 | 3.5英寸(640×480) |
紅外分辨率 | 640x512 |
NETD | <40mK @F/1.0 |
調色板 | 7種色（彩虹/鐵紅/冷色/白熱/黑熱/紅熱/微光） |
設備存儲 | 內置32G(用戶可用存儲空間約30G) |
菜單語言 | 中文、英文 |
紅外探測器類型 | 氧化釩非制冷紅外焦平面 |
紅外響應波段 | 8至14μm |
像元尺寸 | 12μm |
鏡頭焦距 | 9.1mm |
IFOV | 1.32mrad |
視場角 | 29.2°×21.7° |
調焦方式 | 手動調焦 |
測溫范圍 | 低量程：-20℃～+120℃ (-4℉至248℉)； 高量程：120℃～+550℃ (248℉至1022℉) |
測溫精度 | -15℃至550℃±2℃或±2%；-20℃至-15℃±2℃ |
測溫分辨率 | 0.1℃ |

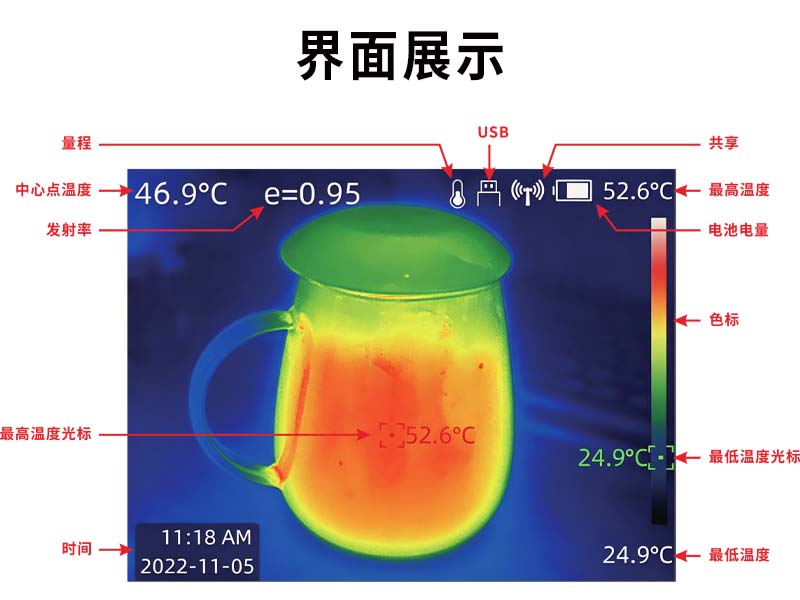

測溫模式 | 中心點/冷熱點追蹤 |
發射率設置 | 0.01至1.00可調 |
熱成像幀率 | ≤25Hz |
可見光分辨率 | 640×480 |
圖像顯示模式 | 紅外/可見光/混合/畫中畫 |
存儲圖像/視頻格式 | JPG/MP4 |
圖像/視頻導出方式 | USB連接電腦導出 |
圖片分析功能 | 支持PC端離線分析 |
工作時間 | ≥4小時 |
電源接口 | Type-C |
自動關機時間 | 5分鐘/10分鐘/20分鐘/不自動關機 |
儀表尺寸 | 256mm×95.8mm×128.9mm |
儀表質量 | 約600g |
工作溫度 | -10℃至+50℃ |
存儲溫度 | -20℃至+60℃ |
相對濕度 | 10%至85%RH(非冷凝) |
型號對比
| 產品型號 | 像元尺寸 | 測溫范圍 | 紅外分辨率 | 熱成像鏡頭焦距 |
| 17μm | -20℃～550℃ | 160×120 | 3.2mm |
| 12μm | -20℃～550℃ | 256×192 | 3.5mm |
| 12μm | -20℃～550℃ | 384×288 | 9.1mm |
| 12μm | -15℃～550℃ | 640×480 | 9.1mm |
| 17μm | -20℃～550℃ | 160x120 | 3.2mm |
| 12μm | -20℃～550℃ | 256×192 | 3.5mm |
