產品系列 : 絕緣桿繩索質量測試儀
用于快速檢測絕緣桿繩索等機具的絕緣性能。帶電作業用的絕緣桿、絕緣棒和絕緣繩索的絕緣性能關乎作業人員的人身安全。
電阻顯示范圍：20MΩ～3000MΩ
輸出電壓：MAX DC36V
絕緣棒尺寸：Φ10mm～Φ15mm
絕緣桿尺寸：Φ28mm～Φ77mm
絕緣繩尺寸：Φ10mm～Φ14mm
報警閾值：100MΩ
防護等級：IP54
絕緣強度：AC 2kV/rms
電源：DC 16.8V，2600mAh 鋰電池
顯示屏：0.96寸OLED屏
產品簡介
ETCR3760絕緣桿繩索質量檢測儀用于快速檢測絕緣桿繩索等機具的絕緣性能。帶電作業用的絕緣桿、絕緣棒和絕緣繩索的絕緣性能關乎作業人員的人身安全，在使用之前必須對其絕緣性能進行測試，一般常用的方法是用絕緣電阻測試儀（即兆歐表）測試或進行分段耐壓測試，這些方法比較費時費力，而且由于絕緣設備某個局部的絕緣劣化不會引起設備整體絕緣電阻較大變化，因而較難及時發現此類缺陷。絕緣桿繩索質量快速檢測儀采用全新的高頻測量原理和技術，提供了一種簡便、快速、安全的檢測方法。廣泛應用于電力行業、軌道交通、工礦企業等領域。

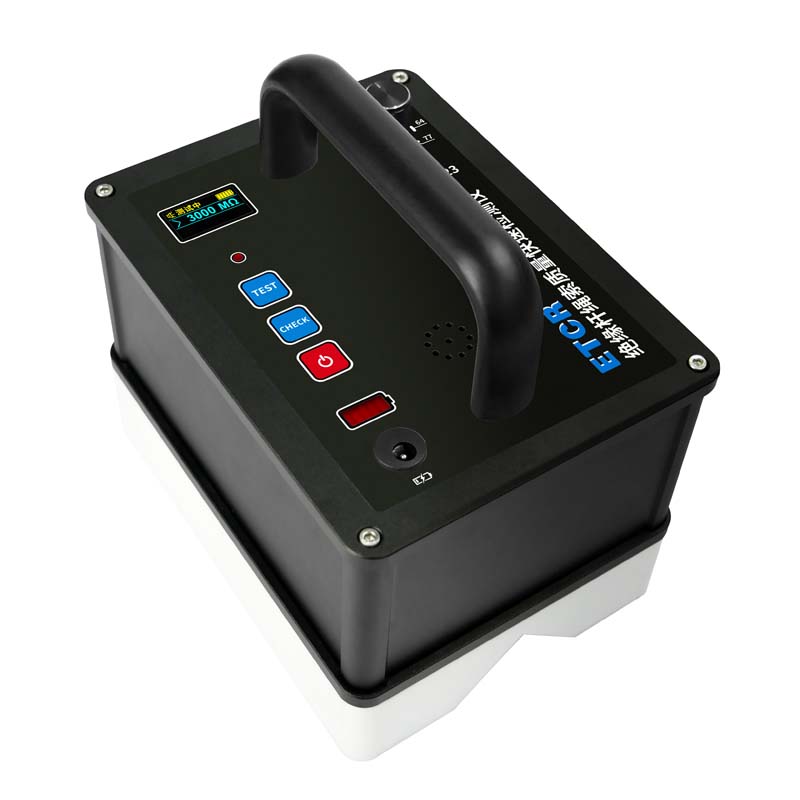

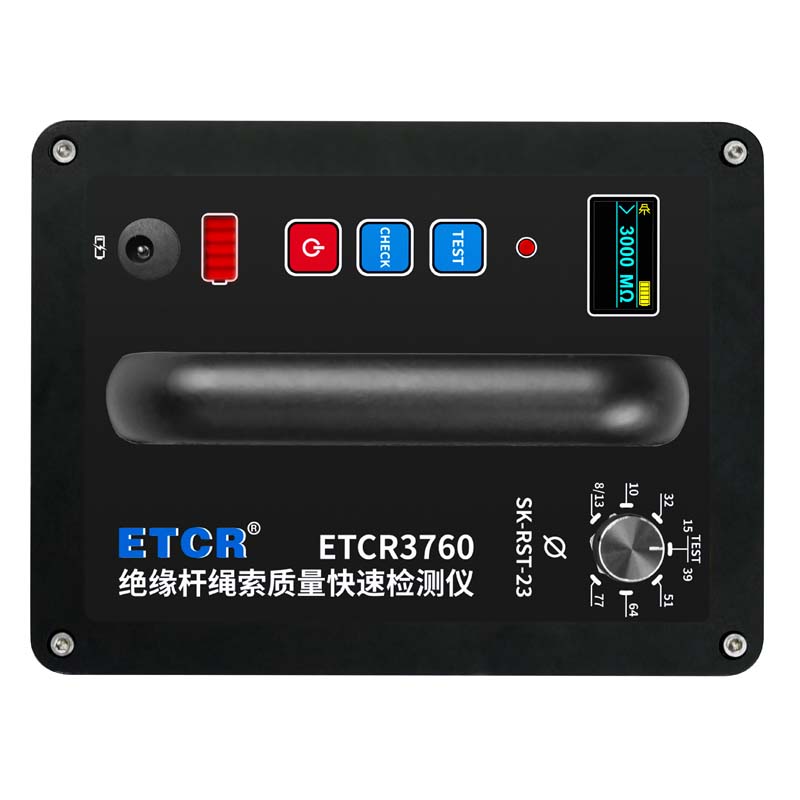

ETCR3760檢測儀由主機、充電器、測試棒組成。采用手持式結構，大尺寸條式數碼管及蜂鳴器提示檢測結果，測試棒用于儀器自檢。配有大容量鋰電池，操作簡易，檢測準確快速。

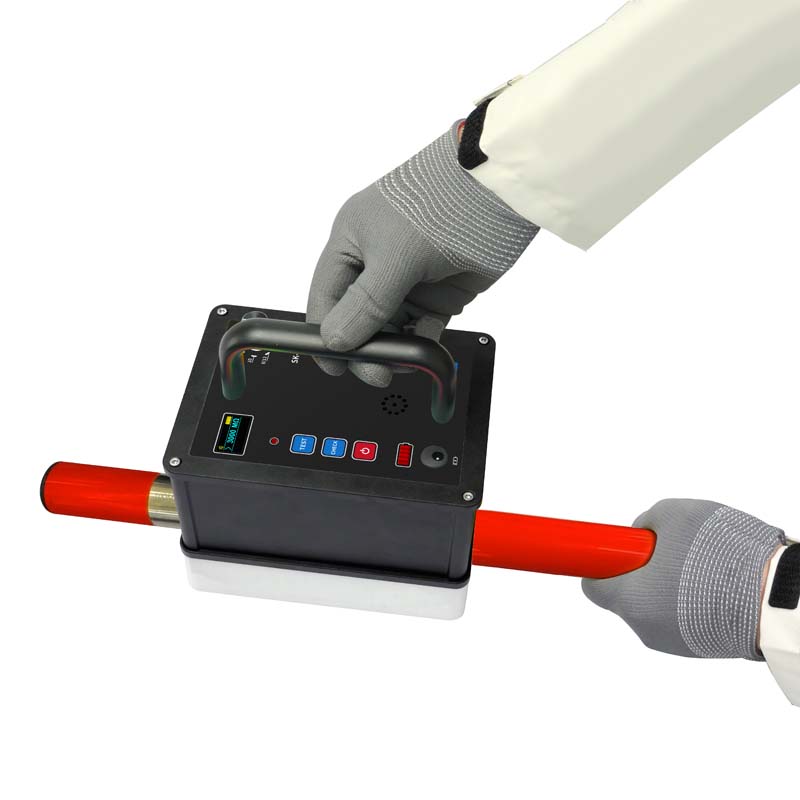

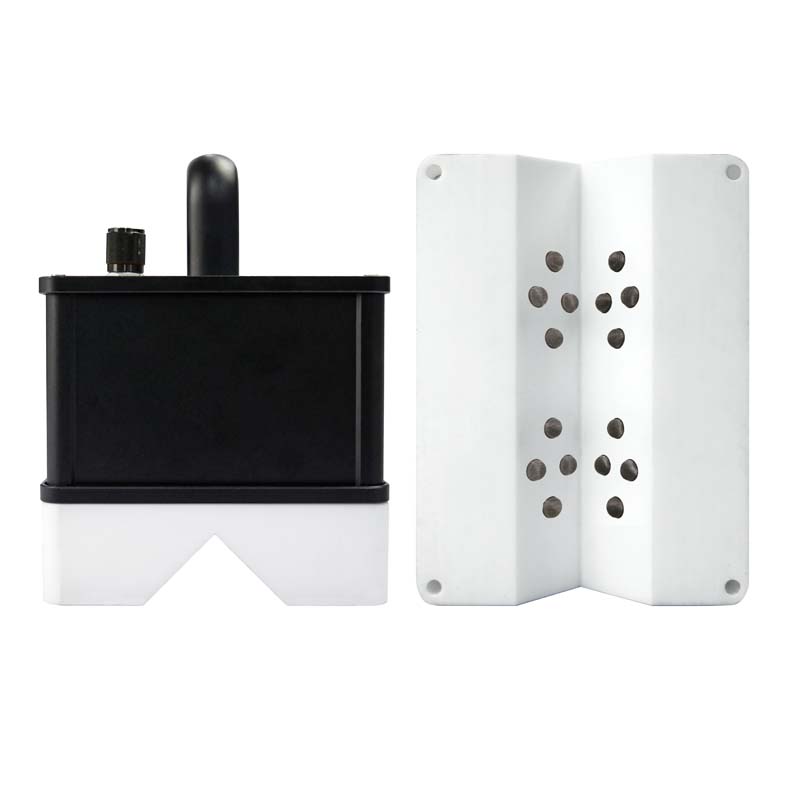

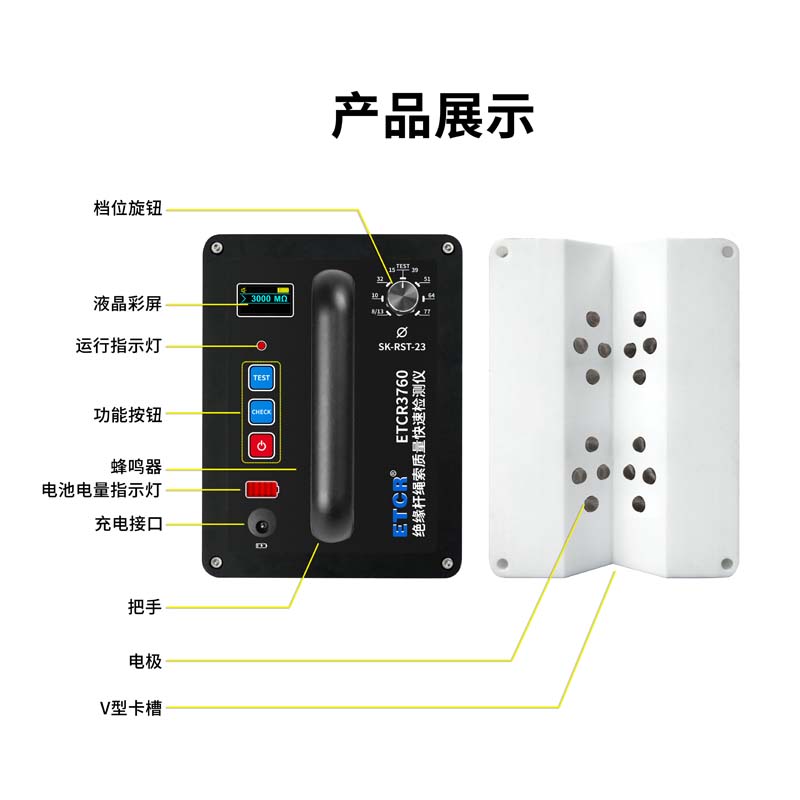

檢測儀底座采用聚四氟乙烯制作，確保優異的絕緣性能。V型卡槽式設計，測量時只需沿被測物表面滑動即可檢測被測物全段絕緣狀態，檢測過程快速高效，省時省力。V型卡槽布有16個電極，對不同尺寸的被測物均能實現良好接觸，滿足不同應用需求。電極采用柔軟的導電布制作，測試時不會刮花試件表面，避免對試件造成傷害。
產品特點
1、液晶屏顯示測試結果，直觀明了，通過絕緣電阻值直接體現試件的絕緣性能。
2、采用直流測量新方法，無直流高電壓輸出，輸出電壓低于人體安全電壓，絕無觸電危險。
3、底座采用聚酯氟乙烯制作，V型卡槽式設計，檢測過程快速高效，省時省力。
4、采用多電極方案，V型卡槽裝有16個電極，對不同尺寸的被測物均能實現良好接觸，滿足不同應用需求。
5、電極采用柔軟的導電布制作，測試時不會刮花試件表面，避免二次傷害。
6、具有雙重檢驗功能：測試儀自檢及100MΩ測試棒檢驗，避免誤判。
7、具有報警功能：測量值＜報警閾值時，觸發聲光報警。
8、自動關機功能，開機后無操作10分鐘后自動關機。
技術參數
規格名稱 | 規格參數 |
功 能 | 快速檢測絕緣桿、絕緣棒、繩索的絕緣性能 |
電 源 | DC 16.8V，2600mAh 鋰電池 |
顯 示 屏 | 0.96寸OLED屏 |
電阻顯示范圍 | 20MΩ～3000MΩ |
輸出電壓 | MAX DC36V |
| 報警功能 | 測量值＜報警閾值時，觸發聲光報警 |
| 報警閾值 | 100MΩ |
| 自檢功能 | 按下CHECK鍵，儀器進行自檢，檢驗儀器能否正常運行 |
試件尺寸 | 絕緣棒：Φ10mm～Φ15mm |
| 絕緣桿：Φ28mm～Φ77mm | |
| 絕緣繩：Φ10mm～Φ14mm | |
保護功能 | 過壓、電池過充、電池過放保護 |
防護等級 | IP54 |
絕緣強度 | AC 2kV/rms(螺釘與外殼之間) |
電池電量 | 5位數碼管顯示 |
儀表尺寸 | 165mm×165mm×125mm |
儀表質量 | 約5.1kg（含附件） |
工作環境 | -40℃～65℃；90%RH以下 |
存儲環境 | -40℃～70℃；95%RH以下 |
依據標準 | GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》 GB 13398-2008《帶電作業用空心絕緣管、泡沫填充絕緣管和實心絕緣棒》 GB/T 6587-2012《電子測量儀器通用規范》 GB/T 13035-2003《帶電作業用絕緣繩》 DL/T 596-2005《電力設備預防性試驗規程》 DL/T 846-2004《高電壓測試設備通用技術條件系列標準》 GB1094.1-GB1094.6-96《外殼防護等級》 |

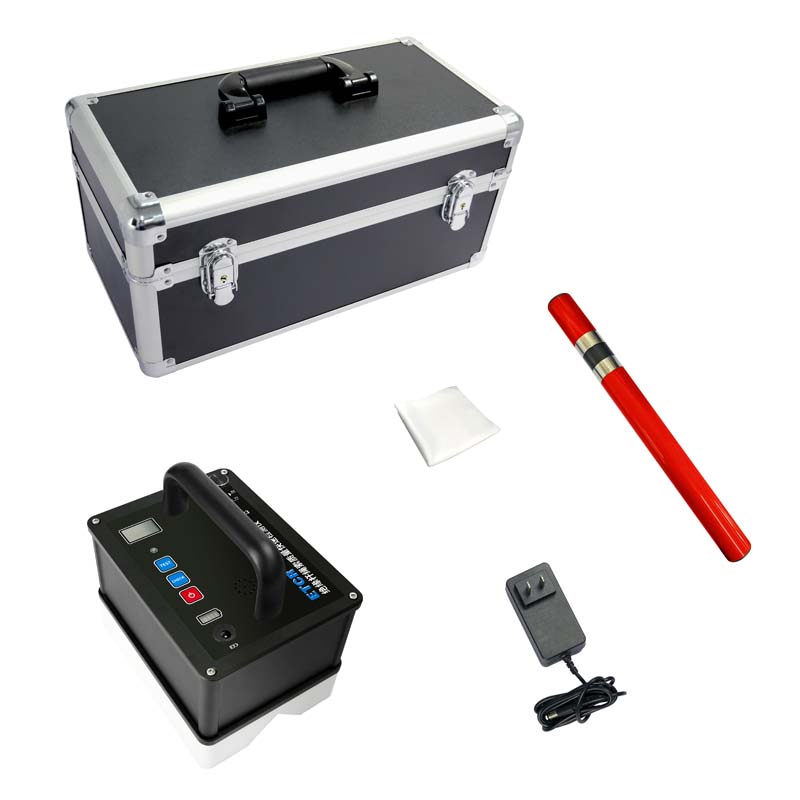

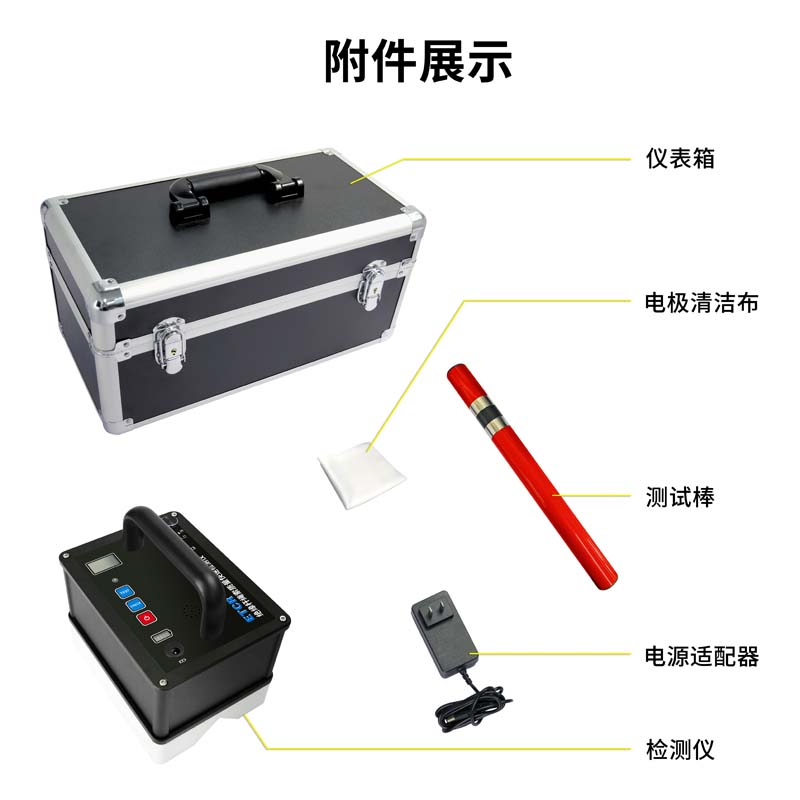

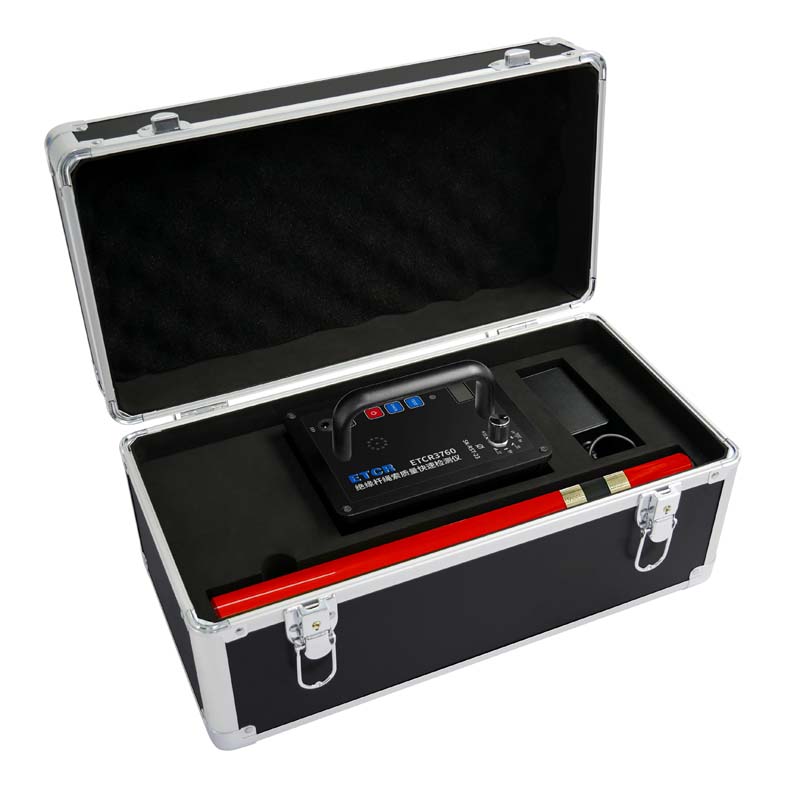

隨機附件 | 檢測儀：1臺；測試棒：1個；電源適配器：1個；電極清潔布：1塊；儀表箱：1個 |
