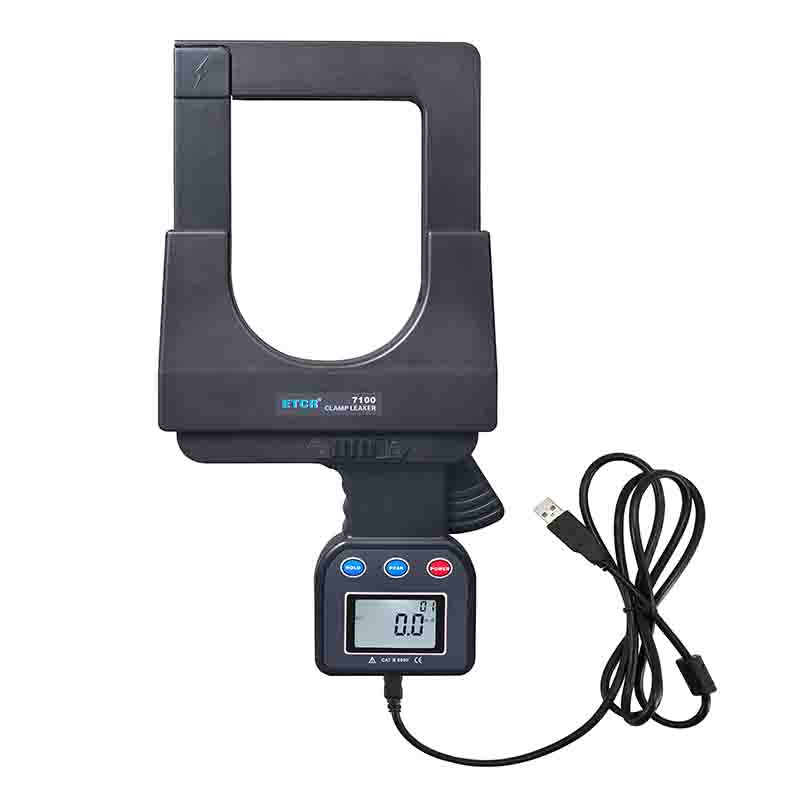

ETCR7100超大口徑鉗形漏電流

產品系列 : 高精度鉗形泄漏電流表

交流泄漏電流、交流電流測量
電流量程：AC 0.0mA～3200A
最高分辨率：AC 0.1mA
鉗口尺寸：108mm×148mm
頻率：50Hz、60Hz自動識別
采樣速率：2次/秒
數據存儲：99組
電源：LR6 1.5V×4
顯示屏：4位LCD數字顯示
自動關機功能
峰值保持功能
USB通訊接口
超量程溢出功能

資料下載

產品簡介

ETCR7100超大口徑鉗形漏電電流表又稱鉗形漏電流測試儀、超大鉗口鉗形電流表，用于交流漏電流、交流電流測量。鉗表傳感鐵芯采用坡膜合金及雙層蔽技術，幾乎不受外界電磁場的影響，確保了常年無間斷測量的高精度、高穩定性、高可靠性。超大口徑(108mm×148mm：可鉗φ108mm電纜或160mm×4mm扁鋼地線），特別適合于電纜漏電及變壓器接地扁鋼漏電檢測。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
ETCR7100超大口徑鉗形漏電電流表具有峰值保持、數據保持、數據存儲等功能。具有USB通訊功能，通過USB接口及上位機軟件可以在PC端在線實時監測，動態顯示最大、最小、平均值，具有報警值設定及報警指示功能，具有歷史數據讀取、保存、分析等功能。

產品特點
1、超大口徑：108mm×148mm，特別適合電纜漏電及變壓器接地扁鋼漏電檢測，是電工安全檢測的必備工具。
2、采用坡莫合金磁芯，雙層屏蔽技術，精度高，抗干擾能力強，分辨力達0.1mA。
3、峰值保持功能。
4、數據存儲功能。
5、USB通訊功能。

技術參數

規格名稱	規格參數
電源	LR6 1.5V×4
顯示屏	4位LCD數字顯示，長寬47mm×28.5mm，帶背光
測試方式	鉗形CT，積分方式
量程	AC 0.0mA～3200A
最高分辨率	AC 0.1mA
測量精度(23℃±3℃，70%RH以下，導線處于鉗口中心位置)	AC 0.0mA～499A±2%rdg±5dgt
	AC 500A～999A±3%rdg±5dgt
	AC 1000A～2999A±4%rdg±5dgt
	AC 3000A～3200A±5%rdg±5dgt
鉗口尺寸	108mm×148mm(可鉗φ108mm導線，或160mm×4mm扁鋼地線)
導線位置	被測試導線處于鉗口的中心位置
數據存儲	99組，閃爍顯示“FULL”符號表示存儲已滿
USB通信	通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印
頻率	50Hz、60Hz自動識別
換檔	全自動切換
采樣速率	約2次/秒
線路電壓	AC 600V以下線路測試
數據保持	數據保持功能：“HOLD”符號顯示
溢出顯示	超量程溢出功能：“OL”符號顯示
峰值保持	按PEAK鍵，開啟峰值保持功能，再按PEAK鍵取消此功能
自動關機	開機約5分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓降到約5.2V時，電池電壓低符號顯示，提醒更換電池
儀表尺寸	長350mm×寬180mm×厚55mm
儀表質量	儀表：約1920g(含電池)，總質量：約3kg(含附件)
絕緣強度	AC 3700kV/rms(鐵心與外殼之間)
適合安規	IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-10℃～60℃；70%rh以下

型號對比

產品型號	電流量程	鉗口尺寸	諧波分析	存儲功能
ETCR6530	AC 0.000mA～60.0A	Φ30mm	——	99組
ETCR6540	AC 0.00mA～300.0A	Φ40mm	——	99組
ETCR6640	AC 0.00mA～300.0A	Φ40mm	21次	2000組
ETCR6670	AC 0.00mA～1200A	Φ70mm	21次	2000組
ETCR6680	AC 0.00mA～2000A	80mm×80mm	21次	2000組
ETCR7100	AC 0.0mA～3200A	108mm×148mm	——	99組
ETCR7100A	AC 0.0A～4000A	108mm×148mm	——	99組
