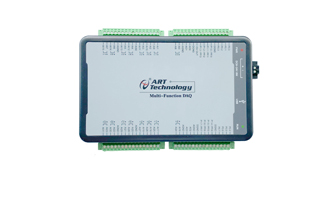

USB316XA系列
產品簡介：USB316x 系列數據采集卡含 32 款型號，分基礎型（±5V/±10V 2 檔 DA）與增強型（±0.1V-±10V 7 檔 DA），AD 采樣率 250K-500KS/s，16 位分辨率。支持 2/4 路 DA 輸出（速率 500KS/s-1MS/s）、16 路 DIO 及 2 路多功能計數器，部分型號帶 - ISO 隔離或 D3/D6 高壓系列（AD 最高 ±60V），適配實驗室測量與工業控制場景。
產品附件：
- 產品詳情
- 相關產品
| 標準款型號 | AD 通道數 |
|---|---|
| USB3160A、USB3161A | 單端 32 路 / 差分 16 路 |
| USB3162A、USB3163A | 16 路差分 / 32 路 RSE |
USB3165A、USB3166A、 USB3167A、USB3168A | 8 路差分 / 16 路 RSE |
| 標準款型號 | AD 采樣率 | DA 采樣率 |
|---|---|---|
USB3160A、USB3162A USB3165A、USB3167A | 250KS/s | 500KSPs |
USB3161A、USB3163A USB3166A、USB3168A | 500KS/s | 1MSPs |
-D3：量程可至±30V
-D6：量程可至±60V
-ISO：帶隔離版本，USB為2.0
AD模擬量輸入 | 通道數 | 參考上方型號表格 | |
分辨率 | 16bit | ||
存儲器深度 | 4K 點FIFO | ||
采集速率 | 參考上方型號表格 | ||
校準方式 | 軟件自動校準 | ||
通道掃描方式 | 異步循環掃描 | ||
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | ||
量程（可選） | 標準款：±10V、±5V、±2V、±1V -D3款：±30V、±15V、±6V、±3V -D6款：±60V、±35V、±12V、±6V | ||
| 觸發方式 | 開始觸發、參考觸發、暫停觸發 | ||
觸發類型 | 模擬邊沿、模擬窗、數字邊沿 | ||
耦合方式 | 直流耦合 | ||
輸入阻抗 | 1GΩ | ||
DA模擬量輸出 | 通道數 | 4路 | |
分辨率 | 14bit | ||
采樣范圍 | USB316（0/1/5/6）A：±10V、±5V USB316（2/3/7/8）A：±10V、±5V、±2V、±1V、±0.5V、±0.2V、±0.1V | ||
采集速率高達 | 參考上方型號表格 | ||
校準方式 | 軟件自動校準 | ||
生成模式 | 單點（按需）生成、有限點生成、連續生成 | ||
觸發方式 | 開始觸發、暫停觸發 | ||
觸發類型 | 數字邊沿 | ||
數字量 | 通道數 | 16 Line | Port0：8 Line |
Port1：8 Line，復用PFI0~7 | |||
電氣標準 | TTL兼容 | ||
配置方式 | 程控I/O方向與狀態 | ||
默認上電狀態 | 用戶可配置 | ||
輸入輸出邏輯電平 | 高電平：高達5V，低至3V 低電平：高達0.8V，低至0V | ||
單通道驅動能力高達 | -20mA @ Source電流 25mA @Sink電流 | ||
CTR計數器 | 通道數 | 2路多功能計數器 | |
計數器位數 | 32位 | ||
計數器源 | PFI0~PFI7 | ||
輸入頻率高達 | 5MHz | ||
電平脈寬低至 | 100nS | ||
電氣標準 | TTL電平 | ||
采樣方式 | CI：按需單點采樣 | ||
CO：單點（按需）生成、有限點生成、連續生成 | |||
