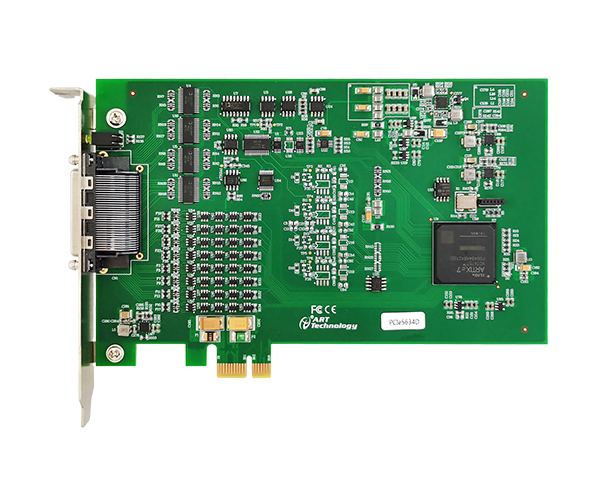

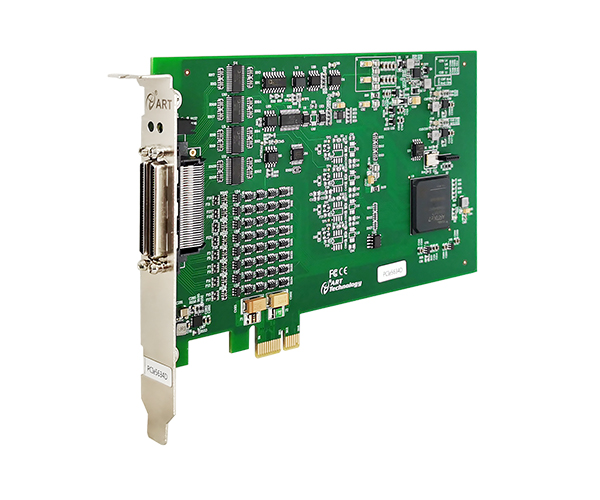

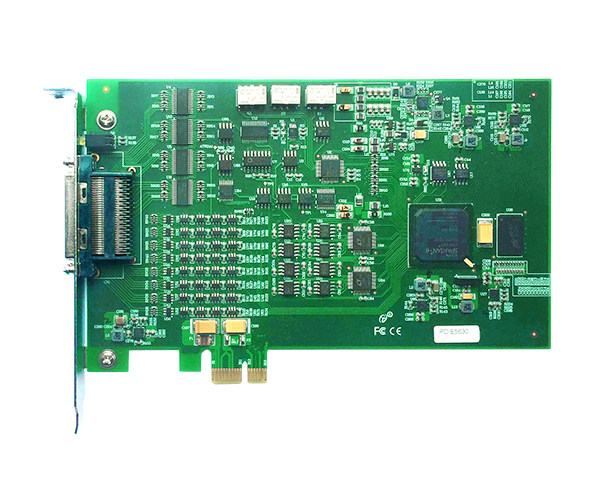

PCIe5630D/5631D/5632D/5633D多功能數據采集卡
產品簡介：64RSE/ NRSE通道或32通道DIFF模擬量輸入；可實現最高4通道模擬量同步輸出；最高提供32路可編程DIO及2路多功能計數器
產品附件：mini68芯 雙排 即：A68X2D-II
- 產品詳情
- 相關產品
參數 | AI | AO | CTR | DIO | ||||
型號 | 分辨率 | 采樣速率 | 通道數 | 分辨率 | 采樣速率 | 通道數 | 通道數 | 通道數 |
PCIe5630D | 16bit | 500Ksps | 64路單端/32路差分 | 16bit | 1Msps | 4路 | 2路 | 32路 |
PCIe5631D | 16bit | 500Ksps | 32路單端/16路差分 | 16bit | 1Msps | 2路 | 1路 | 16路 |
PCIe5632D | 16bit | 250Ksps | 64路單端/32路差分 | 16bit | 1Msps | 4路 | 2路 | 32路 |
PCIe5633D | 16bit | 250Ksps | 32路單端/16路差分 | 16bit | 1Msps | 2路 | 1路 | 16路 |
AI模擬量輸入 | ADC分辨率 | 16位（Bit） |
采樣范圍 | ±10V、±5V、±2V、±1V | |
采樣速率 | 單通道：最大采樣頻率為500 KSps 多通道：各通道最大采樣頻率=500 KSps / 設置的采樣通道總數 | |
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | 16K字（點）FIFO存儲器 | |
通道掃描模式 | 異步循環掃描 | |
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
AO模擬量輸出 | 分辨率 | 16位（Bit） |
最大轉換速率 | 單通道最高1Msps，多通道最高500k | |
輸出范圍 | ±10V | |
驅動能力 | 5mA | |
通道輸出模式 | 同步輸出 | |
生成模式 | 單點（按需）生成、有限點生成、連續生成 | |
CTR計數器 | 計數器位數 | 32位 |
電氣標準 | TTL電平 | |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、 雙邊沿間隔測量、線性位置測量、角度位置測量 | |
CO：脈沖輸出 | ||
DI/O | 通道數 | 8路支持帶緩存DIO（P0.<0..7>） |
PFI通道 | 24路(PCIe5630D/5632D)；8路(PCIe5631D/5633D) | |
配置方式 | 程控I/O方向與狀態 | |
采樣方式 | 按需單點采樣、有限點采樣、連續采樣 | |
軟件自動校準 | ||
支持多卡同步 | ||
