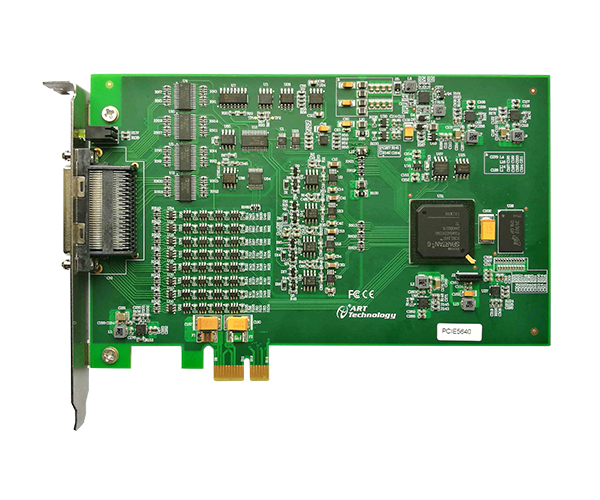

PCIe5640/5641/5642/5643多功能采集卡
產品簡介：單端64路/差分32路 單通道最大2MHz采樣速率，多通道最大500KHz采樣速率，16位
產品附件：mini68芯 雙排 即：A68X2D-II
- 產品詳情
- 相關產品
AI模擬量輸入 | ADC分辨率 | 16位（Bit） |
輸入通道 | 單端64路/差分32路異步采集（PCIe-5640/5642）； 單端32路/差分16路異步采集（PCIe-5641/5643） | |
輸入量程 | ±10V、±5V、±2V、±1V | |
采樣率 | 單通道*大2MHz采樣速率，多通道*大500KHz采樣速率 | |
通道掃描模式 | 異步循環掃描 | |
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | 16K點FIFO | |
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
AO模擬量輸出 | 分辨率 | 16位（Bit） |
輸出通道 | 4路同步輸出（PCIe-5640）； 2路同步輸出（PCIe-5641）； 0路同步輸出（PCIe-5642/5643） | |
轉換速率 | *大2MHz采樣速率 | |
量程 | ±10V | |
存儲器深度 | 16K點FIFO | |
生成模式 | 單點（按需）采樣、有限點采樣、連續采樣 | |
CTR計數器 | 通道數 | 2路32位（PCIe-5640/5642）； 1路32位（PCIe-5641/5643） |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、 脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 | |
CO：脈沖輸出 | ||
CTR采樣方式 | CI：按需單點采樣、有限點采樣、連續采樣 CI存儲器深度：2K點FIFO | |
CO：按需單點采樣、有限點采樣、連續采樣 | ||
DIO | 8路帶緩存、程控I/O方向與狀態 | |
DIO存儲器深度：2K點FIFO | ||
PFI通道 | 24路靜態數字量輸入輸出、時序信號輸入輸出（PCIe-5640/5642）； 8路靜態數字量輸入輸出、時序信號輸入輸出（PCIe-5641/5643） | |
軟件自動校準 | ||
支持多卡同步 | ||
