一. 項目背景

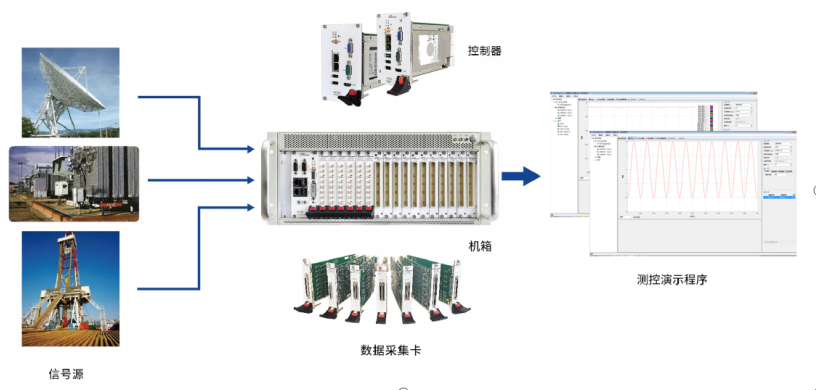

根據客戶需求，基于阿爾泰成熟的PXI系列產品，為客戶搭建高可靠性的PXI總線系統自動測試解決方案。系統按模塊化設計，硬件包括PXI控制器和機箱、AD采集卡、熱電偶采集卡，同時依照用戶對LabVIEW開發語言的操作習慣推薦ArtDAQ程序，滿足信號采集、顯示、控制、存儲、回放等功能要求。

客戶需求：48路熱電偶采集，8路電壓采集

二. 解決方案

測試軟件開發選擇LabVIEW開發平臺。LabVIEW 是一種通用的編程系統，有完成各種編程任務的龐大函數庫，包括數據采集、GPIB、串口控制、數據分析、數據顯示及數據存儲等等。 LabVIEW 是一種圖形化的編程開發環境，提供很多外觀與傳統儀器（如示波器、萬用表）類似的控件，可方便地創建用戶界面。LabVIEW 被視為一個標準的數據采集和儀器控制軟件廣泛地被工業界、學術界和研究實驗室所接受。

ArtDAQ（高速數字化儀開發套件為ArtScope），是北京阿爾泰科技發展有限公司（下稱阿爾泰科技）為采集設備配套的驅動程序及開發套件，實現客戶從簡單到復雜的各種數據采集任務，包括設備管理配置軟件(Device Management&Configuration Tool，DMC)、驅動文件、開發庫、開發例程、幫助文檔等，對軟件開發提供堅實的技術支撐。

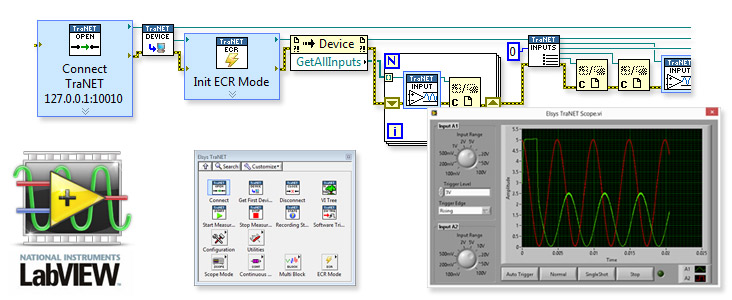

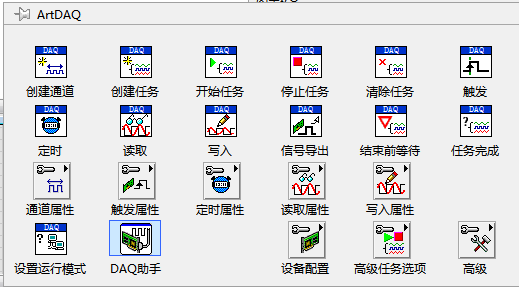

ArtDAQ為L(zhǎng)abVIEW平臺提供了圖形化的編程接口，直接在LabVIEW RT環境下使用。ArtDAQ 開發套件提供了內嵌到LabVIEW函數選板的API接口，如下圖所示，函數都是圖標方式來調用，符合圖形化的編程理念。

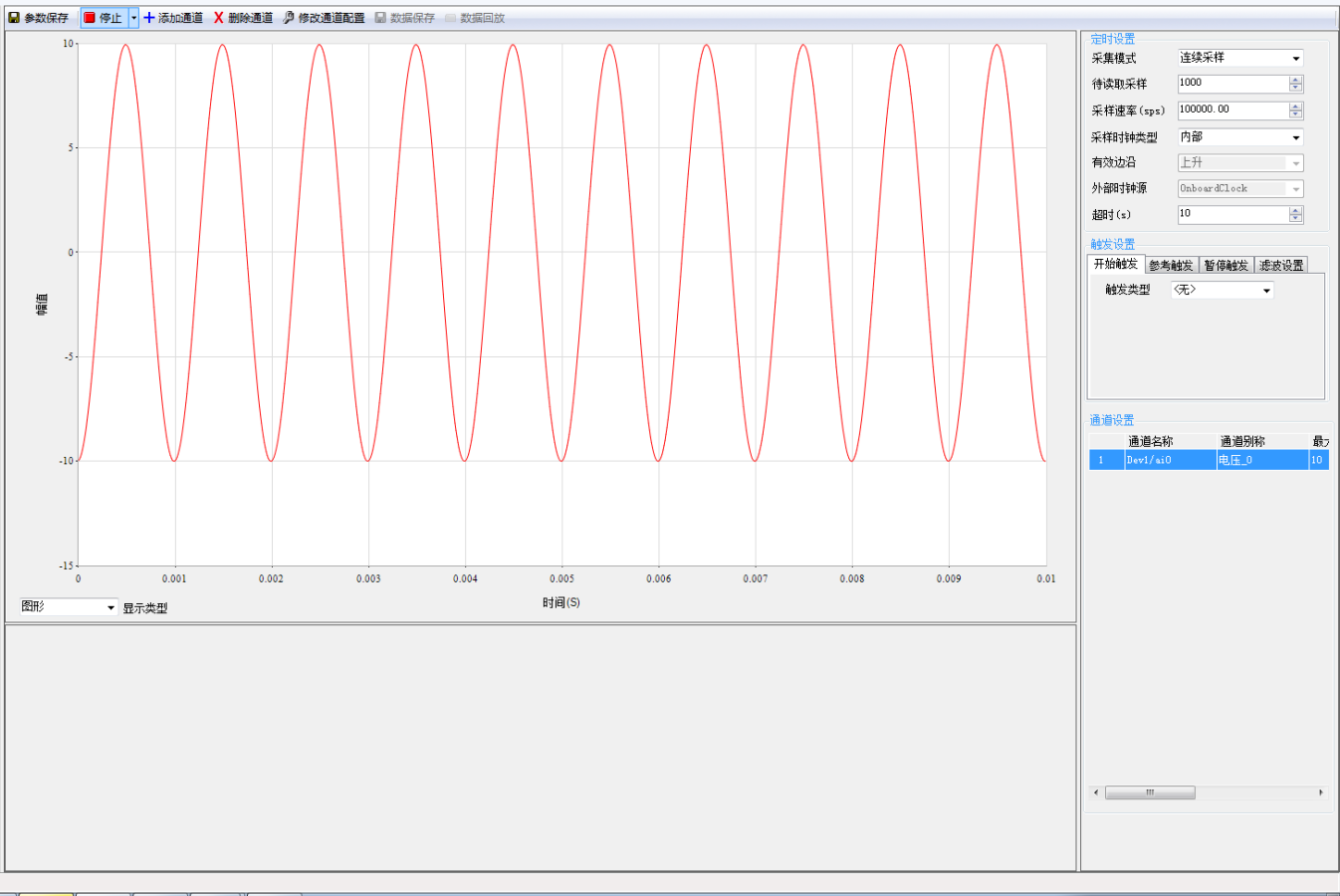

PXI5655（8路電壓采集）軟件演示圖：

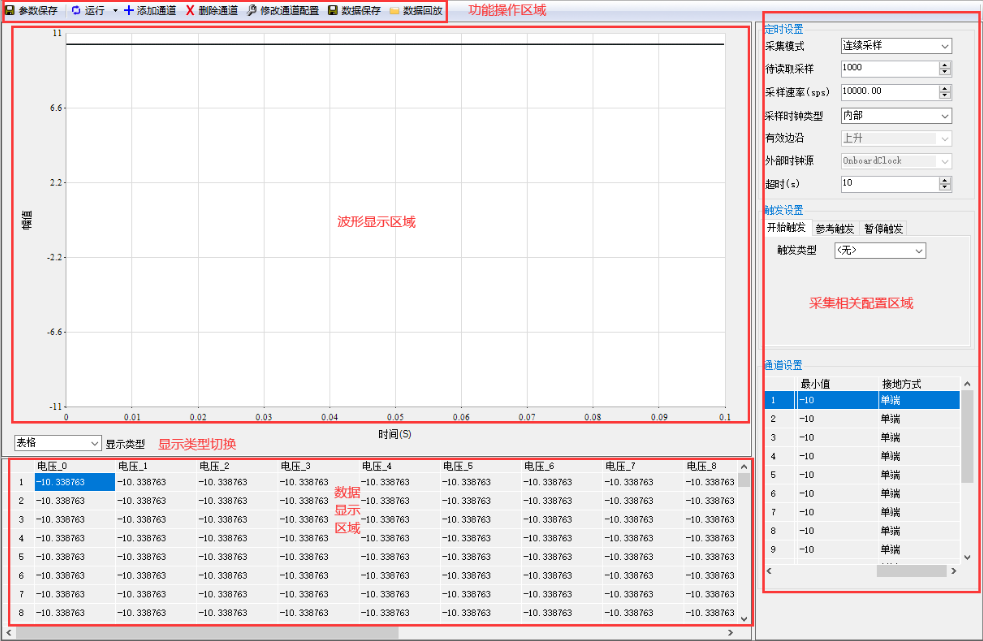

直接在DMC中創建任務進行數據采集、顯示以及保存功能，具體使用：右鍵ArtDAQ任務新建一個任務，里面會顯示要使用哪個功能，首先是采集信號或者說是生成信號這兩大類，選擇模擬輸入--選擇物理通道名稱--選擇物理通道之后，設定一個任務名稱，進入任務操作面板--用下圖來顯示采集卡基本的各個軟件功能；

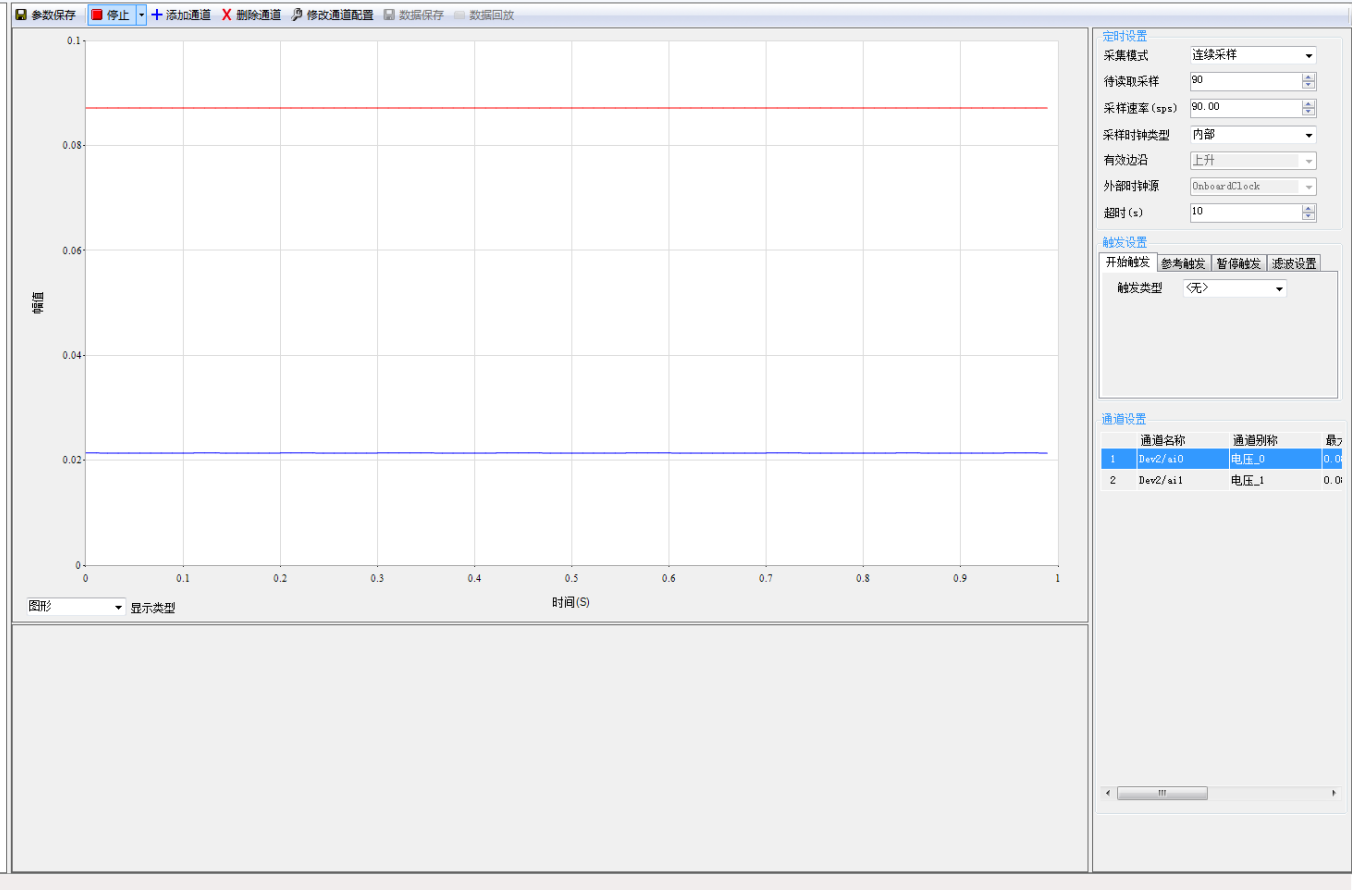

48路熱電偶采集方案使用PXI8091（16路）+PXI8092（32路）級聯來滿足，軟件演示如下圖：

客戶使用熱電偶卡測溫度值，可以直接使用軟件自帶的自定義換算功能，具體方法：點擊“修改通道配置”彈出通道配置界面，默認讀的是電壓等電氣量信息，選擇線性換算，可以直接將采集到的電壓區間轉換到溫度值區間。

三. 涉及產品
