一. 項目背景

經過溝通，了解到客戶需要一套85MHz采樣率、16位轉換精度、32路同步連續采集的高速數采系統。出于對成本控制的考慮，不選用PXIe標準背板和機箱系統，現選定定制開發的專用采集板，用CAMLink總線與主機通信，完成數據上傳，功能基本達到使用要求。了解到阿爾泰科技公司有成熟的數字化儀產品，希望能在公司的成熟產品中，搭建一個低成本的32路同步高速采集方案，作為產品使用方案。

二. 解決方案

客戶需要85MHz采樣率、16位轉換精度、32路同步連續采集，意味著每秒有85M*2(2字節16位)*32=5.44GB的數據要送入計算機系統，用USB3.0、千兆網都難以達到這樣的實時傳輸速率。選用PXI/PCIe遠程控制模塊，雖然能達到PCIe總線的高速率，仍然需要購買PXI設備，成本太高，都不適宜。

由于客戶應用環境沒有嚴苛的要求，方案基于廣泛應用的臺式機PCIe總線，選用PCIe8586來實現主要功能，PCIe8586單卡可以完成100MHz頻率、16位精度、8路同步采樣功能，且支持多卡同步，每個PCIe8586最大需要1600MB/s帶寬（2*8*100M），4個槽位一共最大帶寬6.25GB/s（1600M*4/1024），在同一PCIe X8總線上安插4張PCIe8586采集卡，實現用戶要求的32路同步采集功能。在PCIe高速總線上插4塊此采集卡，配套相應的計算機軟硬件平臺，完全可以勝任此高速采集任務。系統基于經濟而且廣泛使用的PCIe高速總線，大大降低了硬件成本。

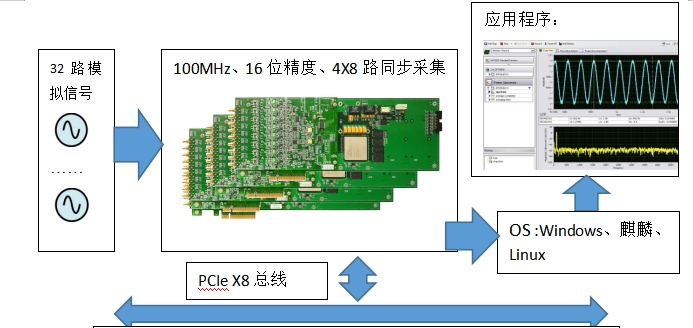

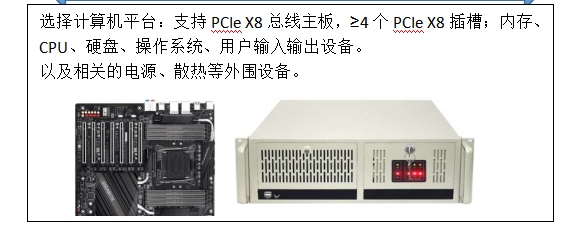

系統組成框圖如下：

PCIe8586接口定義和機械安裝尺寸，詳見《PCIe8582(8586)產品手冊》

阿爾泰提供穩定的系統驅動程序，可以支持主流的操作系統，包括Windows、麒麟（Kylin）與Linux操作系統，同時也提供靈活易用的SDK開發工具，客戶可在多種開發語言環境下使用，包括C/C++C#、VB、VB.NET、LabVIEW、LabVIEW/CVI 、Phthon以及QT等。

PCIe8586是阿爾泰公司成熟產品，可靈活設置各種工作狀態，驅動安裝和二次開發都很便利。讓用戶脫離具體的軟硬件開發和測試，可以用更多的精力關注到測試目標系統中。

三. 涉及產品

PCIe8586
