一. 項目背景

 測控系統是一種用于測量和控制物理量的系統，其中包括傳感器、轉換器、信號處理器、數據存儲設備和控制器等組件。廣泛應用于自動化生產線、實驗室測量、環境監測、醫療設備、交通運輸?shù)阮I(lǐng)域。主要功能包括測量和記錄各種物理量，例如溫度、壓力、流量、速度、振動等，實時或離線處理采集到的數據，并將其顯示出來。根據預先設定的參數對被測對象進行控制，例如開啟或關閉某個設備，調節某個參數等。

以USB采集卡作為數據采集設備，可以直接連接電腦的USB接口，在上位機上監控采集到的數據。在實際應用中，由于某些原因，實驗裝置與檢測臺會有一段距離，如兩者相距100米左右，數據傳輸為遠距離傳輸。本文采取光纖線纜傳輸數據作為解決方案，并且保證傳輸信號的準確。

一. 解決方案

光纖傳輸：即以光導纖維為介質進行的數據、信號傳輸。光導纖維，不僅可用來傳輸模擬信號和數字信號，而且可以滿足視頻傳輸?shù)男枨蟆９饫w傳輸一般使用光纜進行，單根光導纖維的數據傳輸速率能達幾Gbps，在不使用中繼器的情況下，傳輸距離能達幾十公里。

光纖傳輸優點如下：

1. 靈敏度高，不受電磁噪聲之干擾。

2. 體積小、重量輕、壽命長、價格低廉。

3. 絕緣、耐高壓、耐高溫、耐腐蝕，適于特殊環境之工作。

4. 幾何形狀可依環境要求調整，訊號傳輸容易。

5. 高帶寬，通訊量大衰減小，傳輸距離遠。

6. 訊號串音小，傳輸質量高。

7. 保密性高。

8. 便于敷設及搬運原料

二. 涉及產品

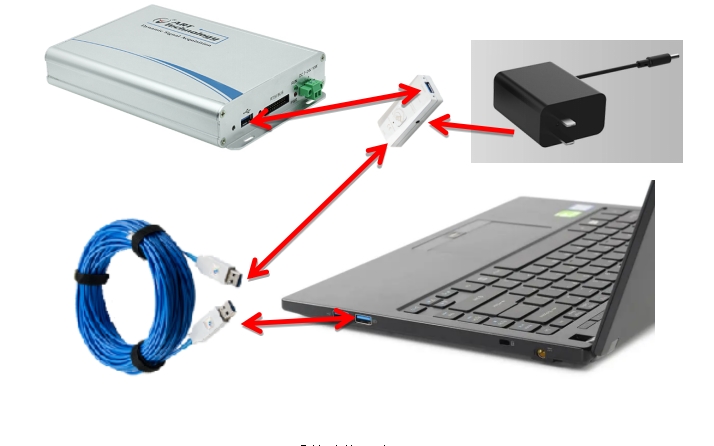

采用USB8814動態數據采集卡，將采集卡USB數據線連接至USB3.0SuperTT適配器，適配器外接電源。適配器另一端連接有源純光光纖數據延長線，通過光線數據延長線連接至電腦USB端口，搭建USB采集系統在上位機上進行監測。

系統所需硬件如下所示：

USB8814動態數據采集卡；

USB3.0 純光有源光纖數據 EPGUP13-A0A0；

USB3.0SuperTT適配器 EPU3D02AR

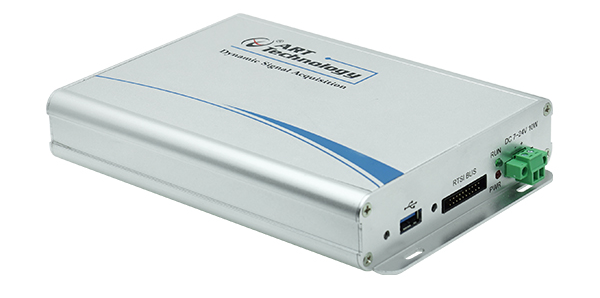

圖1 USB8814動態數據采集卡

USB8814動態數據采集卡技術參數如下：

AD：USB3.0總線，8通道偽差分同步信號輸入  每通道204.8KS/s  24位 4K字FIFO，量程：±11V、±5.5V、±2.2V、±1.1V； 每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理；

軟件自動校準；耦合方式為直流、交流；采集模式為按需單點采樣、有限點采樣、連續采樣；最高工作電壓為±11.2V；保護電壓為±12V；觸發源為軟件觸發、模擬邊沿觸發、模擬窗觸發、數字邊沿觸發；輸入阻抗為1MΩ。

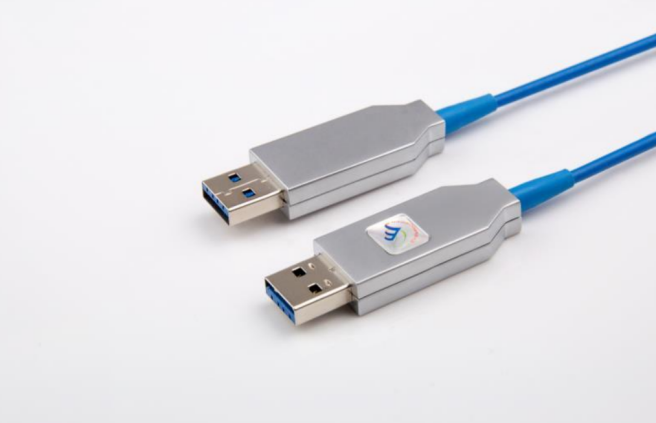

圖2 USB3.0 純光有源光纖數據EPGUP13-A0A0（合作商）

有源數據傳輸線，傳輸距離長達 100m。

圖3 EPU3D02AR 適配器（合作商）

該產品基于Super TT技術，配合USB3.0純光有源光纖數據線，傳輸距離可達100米。
