1.什么是熱電偶

熱電偶(thermocouple)是溫度測量?jī)x表中常用的測溫元件，它直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表(二次儀表)轉換成被測介質的溫度。各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同。

2.熱電偶原理

測溫的基本原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(Seebeck effect）。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表；分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。

3.熱電偶的種類

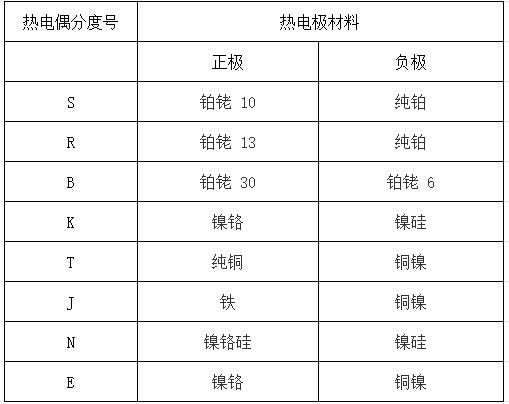

常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所謂標準熱電偶是指國家標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準化熱電偶中國從1988年1月1日起，熱電偶和熱電阻全部按IEC國際標準生產，并指定S、B、E、K、R、J、T七種標準化熱電偶為中國統一設計型熱電偶。

采集方案介紹：

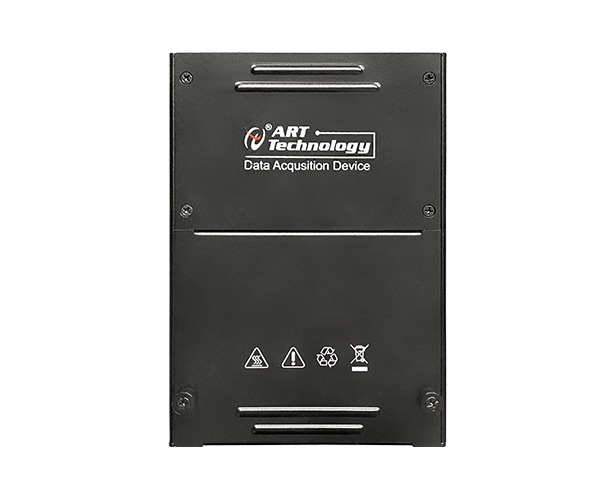

1.方案使用采集卡型號-USB2871采集卡

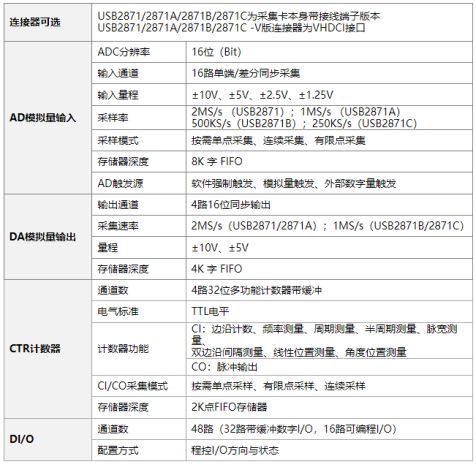

USB2871(A/B/C)系列采集卡是本公司推出的一款多功能數據采集卡。該系列板卡最高提供16路單端或差分模擬量輸入，16bit分辨率，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量;提供4路或2路模擬量同步輸出，16bit分辨率;支持32路或8路帶緩沖數字IO，以及16路可編程IO:并且提供了4通道多功能計數器，滿足用戶的多樣化需求。

2.熱電偶變送器S1101D

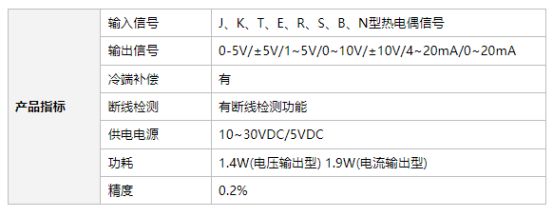

S1101D是一款將熱電偶信號轉換為標準模擬量信號的調理模塊

3.熱電偶通過信號調理模塊與采集卡連接

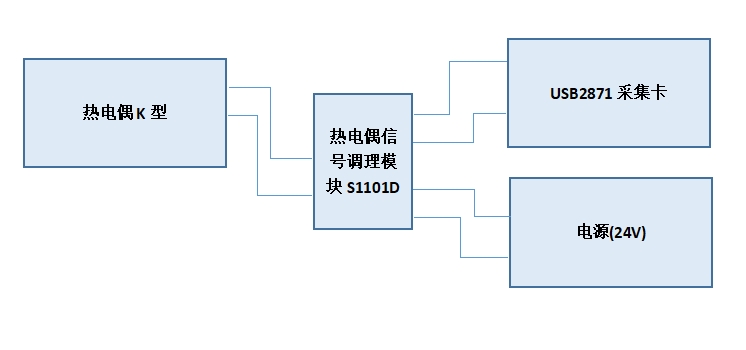

這里主要說明能夠輸出標準電壓的溫度變送器與數據采集卡的連線問題。在這里采用的溫度變送器有6個端子，分別是給溫度變送器供電的電源正，電源負（電源地），熱電偶正極，熱電偶負極，還有輸出信號+、輸出信號-（標準電壓輸出的接口）。需要為溫度信號調理模塊選擇一個合適的電源（具體需要根據阿爾泰S1101熱電偶信號調理模塊手冊來選擇），然后按照下圖進行連線。下圖使用的是熱電偶信號調理模塊輸出電壓形式給出的接線圖，可以適配通用單端輸入數據采集卡。

阿爾泰科技（https://www.art-control.net/）成立于1999年，專注測控領域二十余載，擁有一支優秀的專業研發團隊，是一家專業從事測控產品研發、生產、銷售及服務的高新技術企業。企業通過了ISO9001：2016質量體系，GJB 9001C-2017質量管理體系，CE歐盟質量體系、FCC體系，產品被廣泛應用于環境、電力、通訊、航天、軍工等領域。在國內做數據采集的同行中，阿爾泰科技是涵蓋產品總線協議較多的企業，不僅產品種類齊全、數量驚人，同時產品的性能指標屬于國際水準，國內領先。
