一. 項目背景

客戶需要在高速運行的火車上采集多路信號，信號集中點約20個，每個信號測量點之間間隔約200米，在測量點采集完成后統(tǒng)一把數據上傳至服務器，然后再集中對比著處理數據。

二. 解決方案

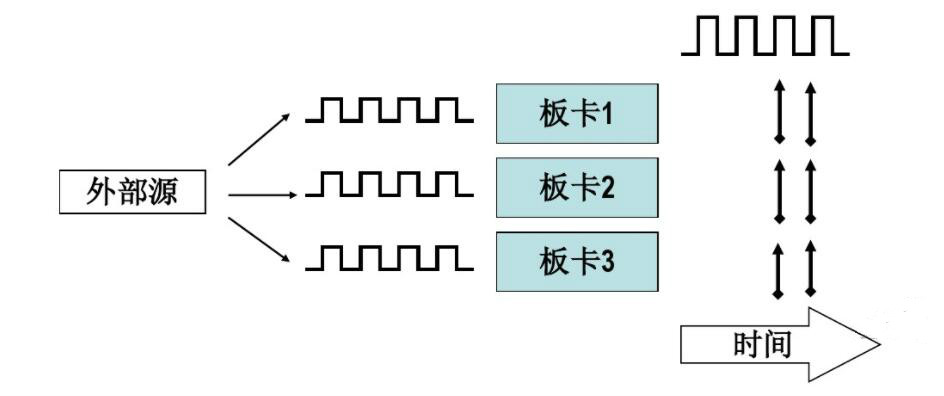

多設備同步

同步總線

?數據傳輸總線不能傳輸定時和同步信號

?如果在設備間共享內部信號，必須要建立同步總線

    —必須連接所有板卡，使其通過同步總線線纜同步

PXI Experss進一步增強了定時與同步功能

三. 涉及產品

PXIeC-7309C：

9槽PXI Express機箱，一個system插槽、一個system timing插槽、6個hybrid外設插槽以及1個PXI外設插槽，4Link的PXI Express機箱、最高支援8GB/s的系統(tǒng)帶寬、所有插槽最高支持2GB/s的外設頻率、0℃至55℃的寬溫作業(yè)范圍，機箱自帶400W ATX電源。

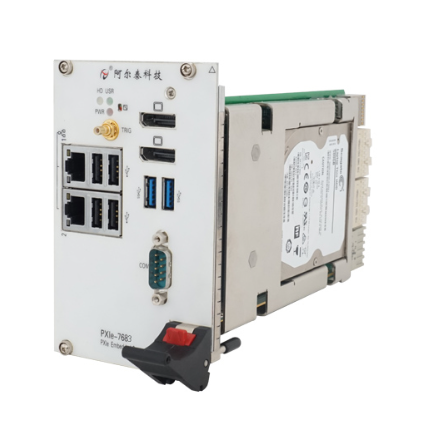

PXIe-7683-A-A1

Intel? Core? i7-4700EQ 2.4 GHz Quad Core?/1×SMB/2×網口/4×USB2.0/2×USB3.0/1×串口/2×DP/512G固態(tài)硬盤/8G 非ECC內存。

PXI9774

PXI9774 板卡是一款多功能數據采集卡。該板卡提供 32路差分模式同步采樣模擬輸入通道，16位 ADC采樣精度，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量;2路模擬量同步輸出通道，16位DA精度;8路帶緩沖數字IO，16路可編程IO及2通道多功能計數器
