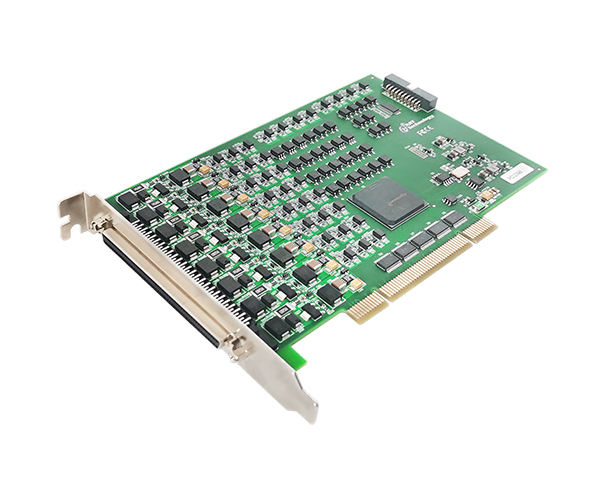

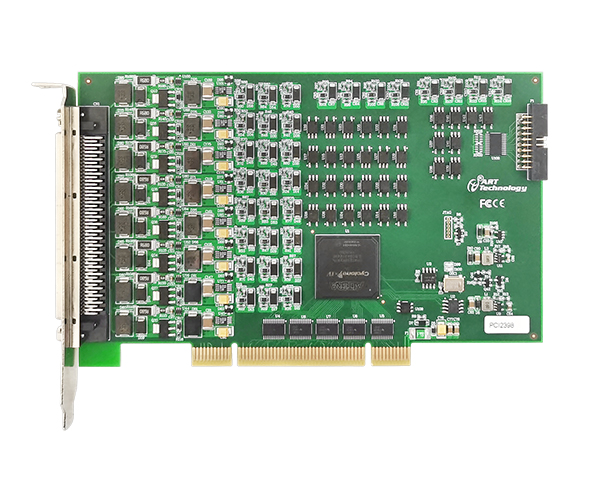

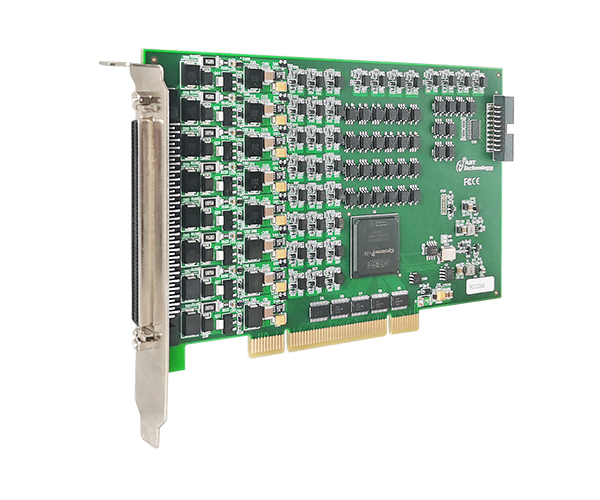

8路隔離計數器 | ||
通道數 | 8路多功能計數器 | |
計數器位數 | 32位 | |
數據傳輸方式 | DMA，可編程I/O | |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、 雙邊沿間隔測量、位置測量 (基于增量式編碼器) | |
CO：脈沖輸出 | ||
最大輸入頻率 | 1MHz | |
存儲器深度 | 1K點FIFO | |
最小電平脈寬 | 500nS | |
電壓范圍 | 0~48V | |
采樣方式 | CI：單點（按需）生成、有限點生成、連續生成 | |
CO：單點（按需）生成、有限點生成、連續生成 | ||
隔離輸入 | ||
隔離輸入通道 | 32 Line | 8路CTR，每路CTR有3組隔離輸入 8路附加PFI通道 |
輸入信號類型 | 0~48V的單端、差分信號、NPN/PNP型傳感器信號 | |
觸發方式 | 開始觸發、暫停觸發 | |
隔離輸出 | ||
隔離輸出通道 | 8Line | 8路隔離輸出 |
輸出信號接線方式 | Sink方式： 外部供電范圍： 5~48V，不能超過60V； 每通道最大開關切換電流：100mA 每通道最大浪涌電流：600mA | |
最大輸出速率 | 1MHz | |
最小輸出脈寬 | 1uS | |
隔離電壓 | ||
通道間隔離 | 60 VDC | |
通道對地隔離 | 60 VDC | |
