發布日期: 2026-07-21 08:29:59
點擊：29
配電箱送電后，電壓表有讀數、設備能運轉，說明線路已通電。但通電不等于正常。
電壓是否偏高或偏低、三相是否平衡、功率因數是否過低、諧波是否超標——這些才是判斷配電線路是否“健康”的關鍵指標。ETCR7600的電力參數測量功能，可一次性獲取這些數據。
下面逐一說明各項電力參數能幫你判斷什么問題。
一、 交流電壓
電壓偏高，設備可能過載發熱，縮短壽命。電壓偏低，電機可能啟動困難、轉矩不足。
測量功能 | 量 程 | 精度 | 分辨力 |
交流電壓 | 0.10V～500.00V | ±2%rdg±5dgt （諧波：±5%rdg±10dgt） | 0.01V |
單相線路標準電壓220V，允許偏差+7%、-10%（GB/T 12325《電能質量 供電電壓偏差》），超出此范圍即需排查。
二、 交流電流
電流值直接反映線路的實際負載情況。電流長期接近或超過開關額定值，說明負載過重，有跳閘風險。測量時將電流鉗卡入火線或某一相線即可讀數，對比該回路開關額定電流進行判斷。
測量功能 | 量 程 | 精度 | 分辨力 |
交流電流 | 0mA～999mA | ±2%rdg±5dgt （諧波：±5%rdg±10dgt） | 1mA |
1.00A～9.99A | 10mA | ||
10.0A～600.0A | 0.1A |
三、 有功功率、無功功率、視在功率
（1）有功功率（kW）：實際做功的電力，驅動設備運轉的部分。
（2）無功功率：維持電磁場（電機、變壓器等）所需，不直接做功但必須存在。
（3）視在功率（kVA）：線路總?cè)萘浚泄εc無功的矢量合成。
測量功能 | 量 程 | 精度 | 分辨力 |
有功功率 | 0.0W～300kW | 0.1W | ±(1.0%量程) |
無功功率 | 0.0var～300kvar | 0.1var | ±(1.0%量程) |
| 視在功率 | 0.0VA～300kVA | 0.1VA | ±(1.0%量程) |
三者一起看，可判斷線路的電能使用效率。如果無功占比過高，線路容量被浪費，電費也會增加。
四、 功率因數
功率因數（PF）越接近1，電能利用效率越高。PF低于0.85，說明無功消耗偏大，應考慮無功補償。容性負載（PF為負）和感性負載（PF為正）均可測量。
測量功能 | 量 程 | 精度 | 分辨力 |
功率因數 | -1.000～1.000 | 0.001 | ±0.03 |
五、 頻率
我國電力系統標準頻率50Hz。正常運行條件下頻率偏差允許±0.2Hz；系統容量較小時，允許偏差可放寬至±0.5Hz（GB/T 15945《電能質量 電力系統頻率偏差》），超出允許范圍說明電網可能存在問題。
測量功能 | 量 程 | 精度 | 分辨力 |
頻 率 | 45Hz～65Hz | 0.01Hz | ±(1.0%量程) |
六、 相位與相序
三相電機的轉向、三相設備的正常運行依賴正確的相序。相序接反，電機反轉，設備可能損壞。
三相四線制線路中，A-B-C三相電壓相位互差120°為正常。相序測試功能可直接判斷正序/反序。
相序測試 | 有 | ||
測量功能 | 量 程 | 精度 | 分辨力 |
相 位 | 0.0°～360° | 0.1° | ±1° |
七、 諧波
諧波是電力系統中的“污染源”。3次、5次諧波含有率過高，會導致設備發熱、保護誤動、儀表計量不準。
電壓總諧波畸變率（THDu）限值一般為5%（GB/T 14549《電能質量 公用電網諧波》），超過此范圍需排查變頻器、整流設備等非線性負載。
諧波測試 | 3次、5次諧波含有率 |
八、 接線方法

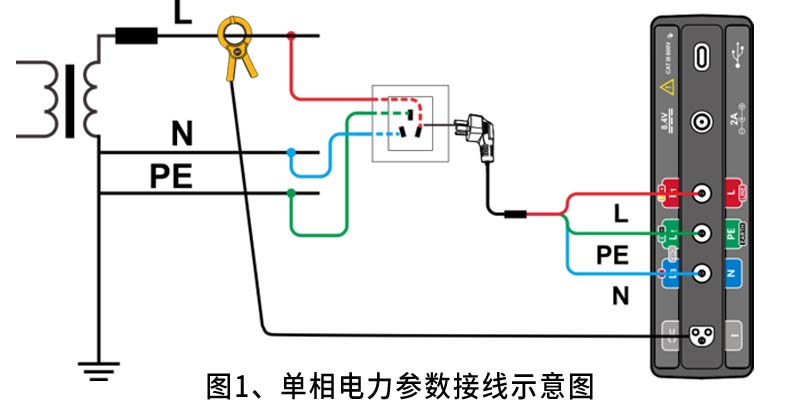

ETCR7600電力參數測量采用單相兩線接線：電壓測量——紅黑表筆分別接入L/L1/P+和N/L3/C端口；電流測量——電流鉗卡入被測導線。

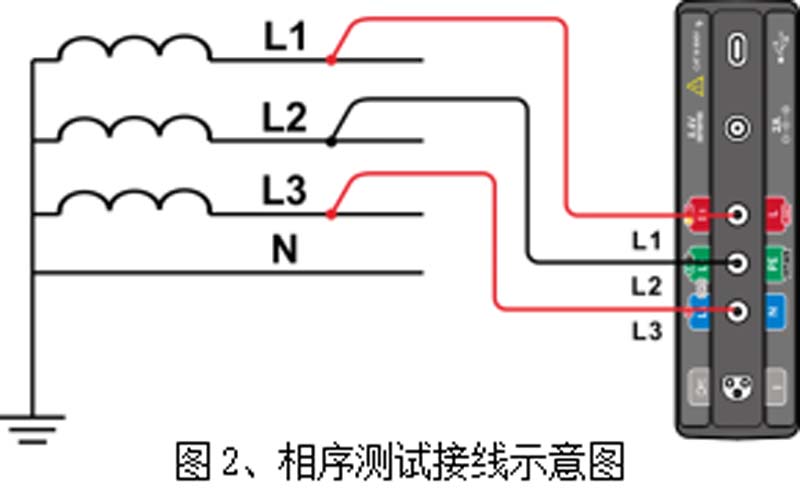

三相相序測試：三根電壓測試線分別接入L1、L2、L3，儀表自動判斷正序/反序。
九、 常見問題判斷速查表
現象 | 可能的電力參數異常 | 排查方向 |
設備頻繁跳閘 | 電流長期偏高、諧波超標 | 檢查負載是否過重，排查非線性負載 |
電機啟動困難 | 電壓偏低、三相不平衡 | 檢查線路壓降，排查缺相或接觸不良 |
電費異常偏高 | 功率因數偏低、無功功率偏高 | 考慮無功補償 |
設備無故發熱 | 電壓偏高、諧波含有率高 | 檢查供電電壓，排查諧波源 |
三相電機反轉 | 相序反序 | 調換任意兩相接線 |
| 電腦、PLC頻繁重啟 | 電壓波動大、諧波超標 | 檢查供電質量，考慮加裝濾波器 |
十、 總結
配電線路是否正常，不能只看“有沒有電”。電壓、電流、功率、功率因數、頻率、相序、諧波——每一項都反映線路的不同側面。ETCR7600便攜式電氣綜合測試儀將這些電力參數測量功能集成在一起，一次接線、多參數同屏顯示，幫助快速判斷配電線路的健康狀況。
廣東銥電測控技術有限公司專注于電力測試儀器儀表及供電質量治理的研發生產，是ETCR7600、ETCR7600B、ETCR7700綜合測試儀的生產廠家。公司深耕電力行業近二十年，堅持走技術創新自主研發的道路，精心打造每一款產品，悉心服務每一位客戶。公司積極支持OEM&ODM定制服務，根據客戶具體需求量身定制，為客戶創造更大價值。銥電測控服務熱線：400-068-0006，了解更多請?jiān)L問銥電測控官網：www.jhshuxuefudao.com
