氧化鋅避雷器的泄漏電流是衡量其性能的重要指標，根據電力行業標準《DL/474.5-2018現場絕緣試驗實施導則-避雷器試驗》中9.1條，為了在運行中檢測避雷器內部是否受潮、金屬氧化物電阻片是否劣化等，可以采用定期測試運行中工頻持續電流的方法。正常情況下，通過避雷器的持續電流很小，一旦內部受潮，電流可增加到幾毫安甚至幾十毫安。由于運行電壓往往有波動，不易確定一個絕對標準來判斷是否嚴重受潮，但可對以往的記錄和三相避雷器泄漏電流進行互相比較，如果泄露電流有明顯差異，則必須進行處理。
在10KV輸電線路使用大量的氧化鋅避雷器，目前沒有可靠的手段對氧化鋅避雷器的性能進行帶電測試判斷。ETCR9400鉗形氧化鋅避雷器帶電測試儀不需斷電不用拆卸避雷器，就可以快速測試氧化鋅避雷器的泄漏電流。

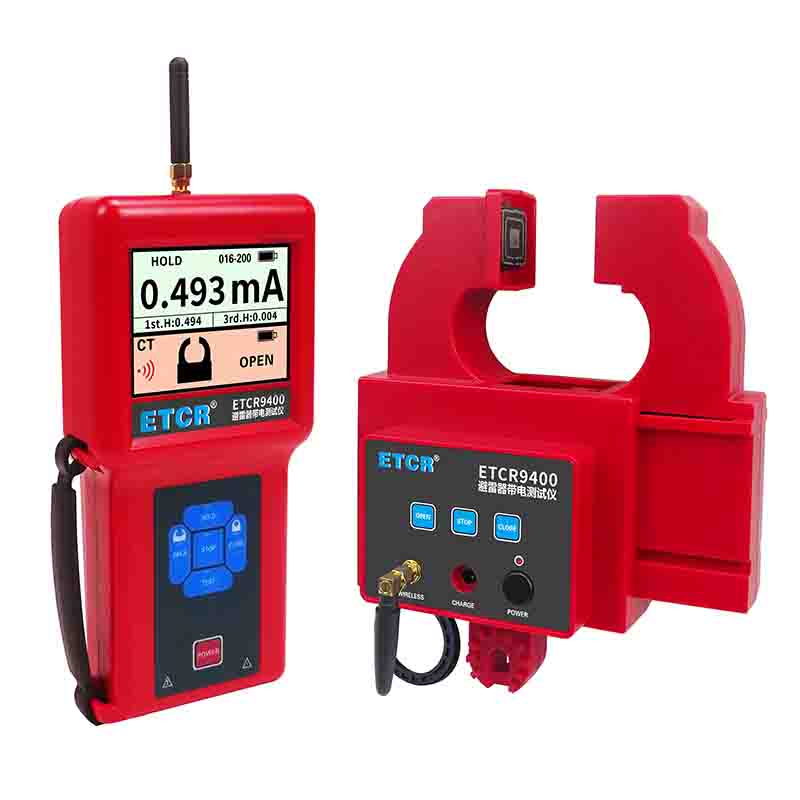

ETCR9400鉗形氧化鋅避雷器帶電測試儀由主機、檢測儀、絕緣桿組成。主機與檢測儀采用無線通訊，主機可遙控檢測儀鉗頭的張開或閉合完成測試過程，主機能實時顯示電流測試值及鉗頭狀況。檢測儀采用微型馬達驅動鉗頭的張開或閉合，檢測儀可連接絕緣桿用于高壓架空線路的測試。
測試時不需停電不用爬高，檢測儀安裝上絕緣桿，用鉗頭鉗住氧化鋅避雷器接地線，就能檢測出避雷器的泄漏電流值，工作人員可以根據儀器測試的漏電情況決定是否對避雷器進行維護處理，避免了盲目拆下檢測，節省大量的勞動力。
ETCR9400鉗形氧化鋅避雷器帶電測試儀產品特點
1、測試時無需停電，無需拆卸避雷器，操作安全快速。
2、電流鉗具有極強的抗干擾能力，幾乎不受外部磁場的影響，微安級漏電流測試，能測試1uA的弱電流。
3、電流量程：0.000mA～300mA
4、鉗口尺寸：Φ40mm
5、采用無線通訊方式，主機可遙控檢測儀的閉合或張開，可查看鉗頭工作狀況，讀取電流數據。
6、數據存儲功能：數據存儲200組
7、USB通訊接口。
8、使用可充電鋰電池。
操作步驟：
第一步：檢測主機及檢測儀的電量是否充足，少于50%時必須充滿電。
第二步：檢查檢測儀有無安裝緊急拉環，以備緊急情況使用。

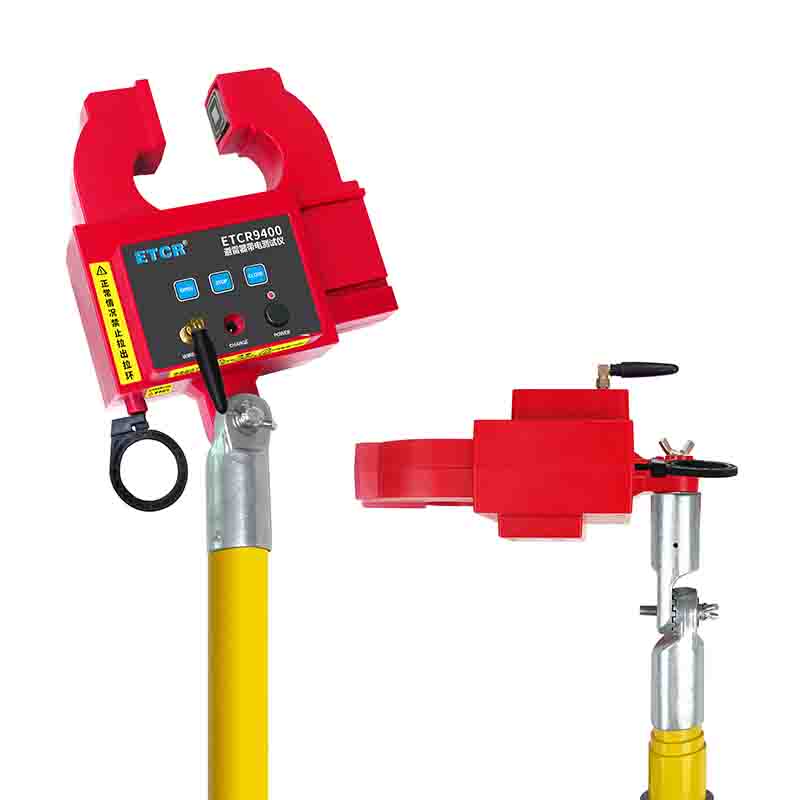

第三步：將檢測儀安裝在絕緣桿接口，接口可調整檢測儀鉗口方向，以方便鉗入導線。
第四步：按動主機或檢測儀“OPEN”按鈕，將檢測儀鉗口張開。

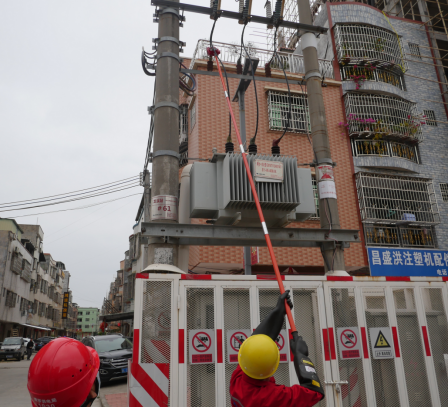

第五步：舉升絕緣桿是檢測儀鉗口鉗入導線，確認鉗住導線后，按動主機“CLOSE”按鈕使鉗口閉合，鉗口閉合后測試儀即自動進入測試狀態。
第六步：從主機讀取測試數值后按下“OPEN”按鍵使鉗口張開，將測試儀撤離導線。撤下絕緣桿后，按動主機或檢測儀的“CLOSE”按鈕使閉合鉗頭，將測試儀從絕緣桿卸下，回收絕緣桿。

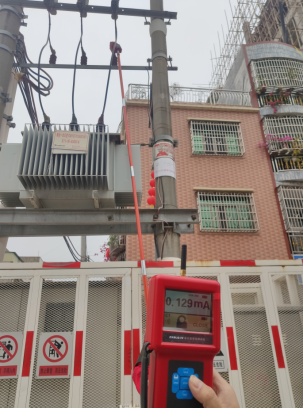

按上敘步驟分別測試變壓器高壓側的A相、B相、C相避雷器。經測試A相避雷器泄漏電流為0.085mA，B相避雷器泄漏電流為：0.110mA，C相避雷器泄漏電流為：0.773mA。由此可判斷C相避雷器已經明細劣化，需盡快進行清理或更換。
