高壓絕緣電阻測試儀（也稱兆歐表）廣泛應用于電纜、變壓器、電動機、發電機等電氣設備的絕緣性能檢測。很多用戶拿到儀表后，首先面對兩個最實際的問題：“我該選哪個電壓檔位來測？” 和 “測出來的數值到底合不合格？”
選錯電壓——測出來的結果可能虛高或虛低，甚至損壞被測設備。
本文以ETCR3500系列高壓絕緣電阻測試儀為例，為你整理不同設備適用的測試電壓檔位，以及絕緣電阻的合格判定參考值。
同設備適用的測試電壓檔位
ETCR3500系列提供多個電壓檔位（ETCR3500：50V～5kV共6檔；ETCR3500B：50V～10kV共7檔），下面是最常用的電壓選檔參考：
被測設備類型 | 推薦電壓檔位 | 說明 |
低壓電氣線路（380V及以下） | 500V | 家用、商用低壓線路常用 |
10kV電力電纜 | 2.5kV 或 5kV | 長度較長時建議用5kV，充電更快 |
35kV及以上變壓器 | 5kV 或 10kV（僅3500B） | 高壓側繞組需用高電壓 |
6kV/10kV高壓電動機 | 2.5kV 或 5kV | 按電機額定電壓選擇 |
避雷器、絕緣子 | 5kV | 耐壓較高，測試電壓需足夠 |
| 絕緣材料樣品 | 根據材料標準 | 通常500V～5kV不等 |

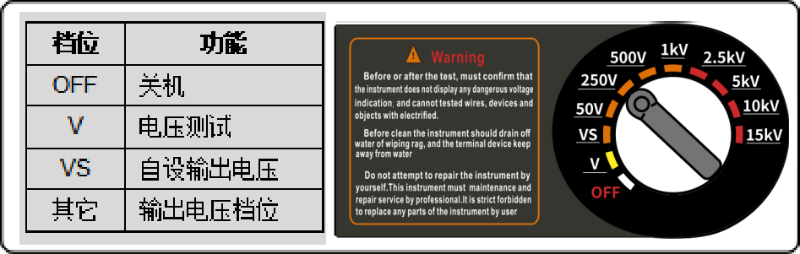

見下圖，儀表旋鈕上的檔位對應不同測試場景。旋至“V”可測交流/直流電壓（用于檢查被測設備是否帶電）；
圖1、旋鈕檔位圖
