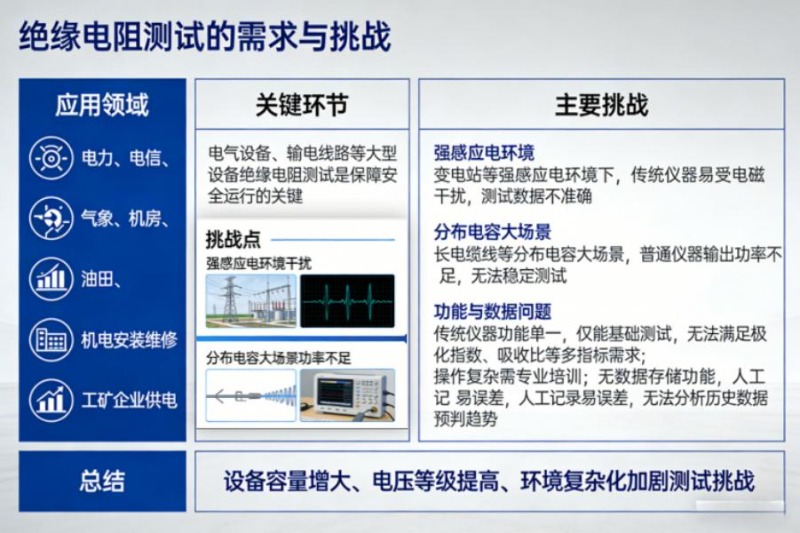

1. 絕緣電阻測試的需求與挑戰

在電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電等領域，電氣設備、輸電線路等大型設備的絕緣電阻測試是保障設備安全運行的關鍵環節。隨著設備容量的增大、電壓等級的提高，以及使用環境的復雜化，絕緣電阻測試面臨著諸多挑戰。在變電站等強感應電環境下，傳統測試儀器容易受到電磁干擾，導致測試數據不準確；在分布電容較大的使用場景下，如長電纜線測試，普通儀器輸出功率不足，無法穩定完成測試。同時，傳統測試儀器功能單一，僅能完成基礎的絕緣電阻測試，無法滿足極化指數、吸收比、介質放電指數等多指標測試需求，且操作復雜，需要專業人員進行長時間培訓才能熟練使用。

此外，測試數據的存儲與分析也是一大難題，傳統儀器大多不具備數據存儲功能，需要人工記錄測試結果，容易出現誤差，且無法對歷史數據進行有效分析，難以提前預判設備絕緣狀況的變化趨勢。

2. 解決方案：ETCR3520 系列高壓絕緣電阻測試儀

ETCR3520 系列高壓絕緣電阻測試儀是銥電測控精心研發的一款高性能高壓絕緣電阻測試儀，針對當前絕緣電阻測試的痛點，提供了全面的解決方案。該系列儀表?yè)碛型晟频母鞣N絕緣電阻指標測試功能、自設測試電壓功能、良好的抗干擾能力，在強感應電環境和分布電容較大的場景下具有明顯優勢。

ETCR3520 系列儀表采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然，旋鈕開關和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的 “HELP” 即可彈出操作方法，有效指引用戶操作儀表。儀表的測試計時器自動記錄測試時間、存儲含有日期時間的測試結果，觸摸屏可以非常方便的查閱記錄的歷史數據，完全隔離的 USB 接口和藍牙通信可將測試數據安全的上傳到 PC 機或手機，供用戶進行數據分析。

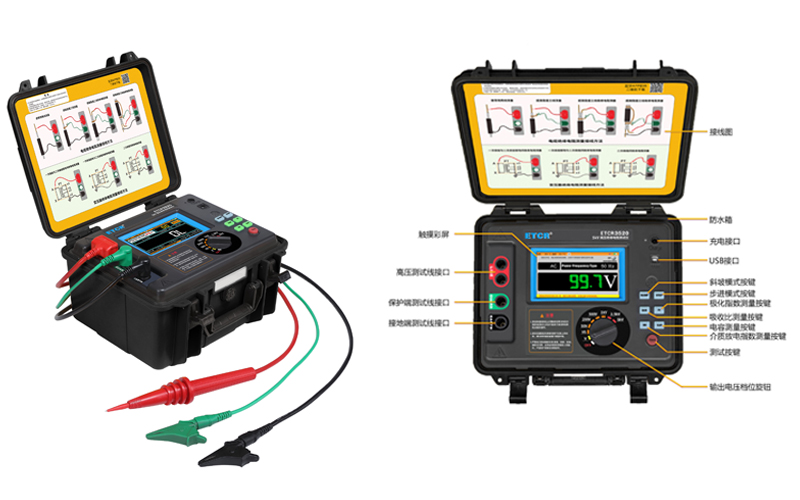

 圖1：ETCR3520 絕緣電阻測試儀

3. 產品特點

3.1 核心性能優勢

2 寬量程高精度測量：絕緣電阻量程覆蓋 0.005MΩ～30TΩ，滿足不同電壓等級設備的測試需求，測量精度在常規量程內可達 ±5% rdg±3dgtt。

2 多檔位輸出電壓：輸出額定電壓最多達 8 檔（50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV），支持自設輸出電壓模式，可自由設定測試電壓及測試時長，方便特殊場景需要。

2 強抗干擾能力：輸出功率大，最大短路電流可達 7mA，在分布電容較大的場景下（如長電纜線），以及強電磁干擾環境下 (如變電站)，具有穩定的測試能力。

2 全面的測試指標：支持絕緣電阻 (IR)、極化指數 (PI)、吸收比 (DAR)、步進（STEP）、斜坡（RAMP）、介質放電指數 (DD)、分布電容 (CAP)、交直流電壓（V）等多指標測試，滿足不同測試需求。

3.2 產品功能介紹

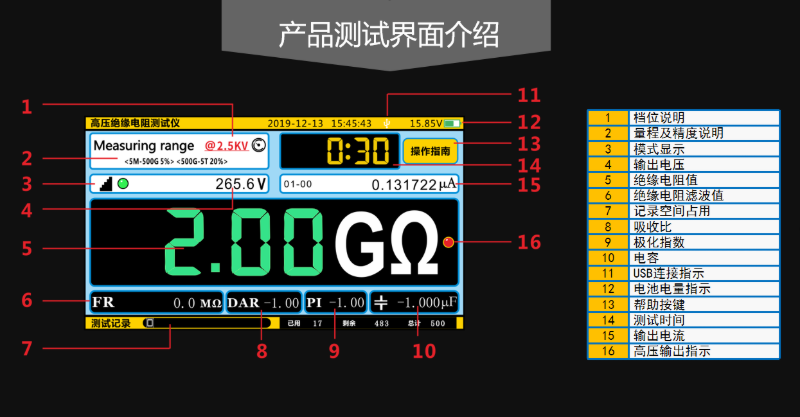

圖2：產品測試界面介紹

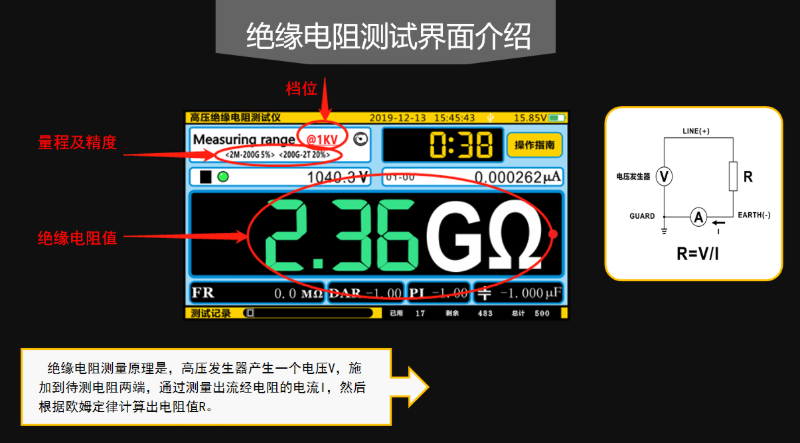

圖3：絕緣電阻 (IR)

絕緣電阻測量原理是：高壓發生器產生一個電壓V，施加到待測電阻兩端，通過測量出流經電阻的電流I，然后根據歐姆定律計算出電阻值R。

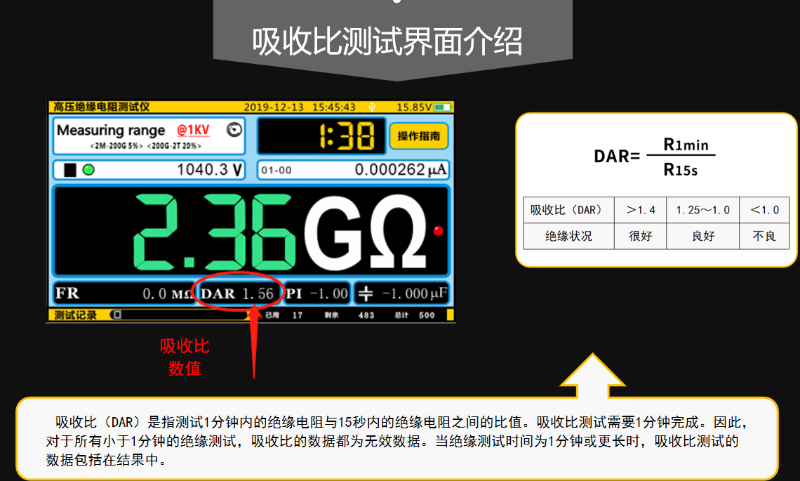

圖4：吸收比(DAR)

吸收比（DAR）是指：測試1分鐘內的絕緣電阻與15秒內的絕緣電阻之間的比值。吸收比測試需要1分鐘完成。因此，對于所有小于1分鐘的絕緣測試，吸收比的數據都為無效數據。當絕緣測試時間為1分鐘或更長時，吸收比測試的數據包括在結果中。

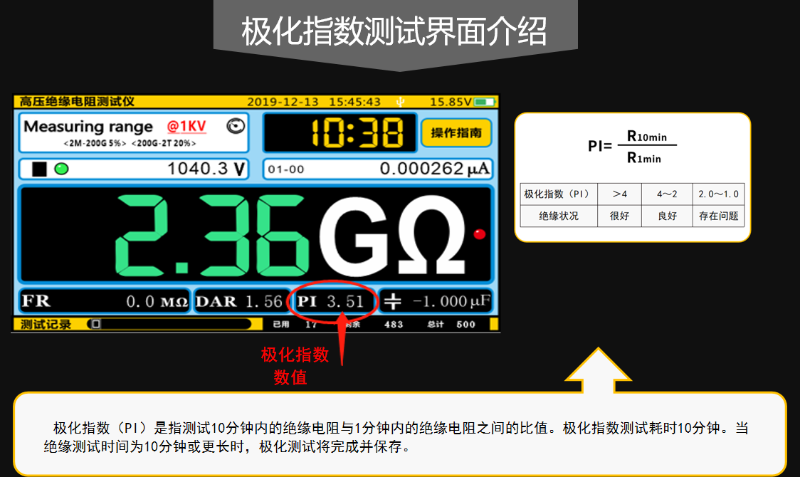

圖5：極化指數(PI)
極化指數（PI）是指：測試10分鐘內的絕緣電阻與1分鐘內的絕緣電阻之間的比值。極化指數測試耗時10分鐘。當絕緣測試時間為10分鐘或更長時，極化測試將完成并保存。

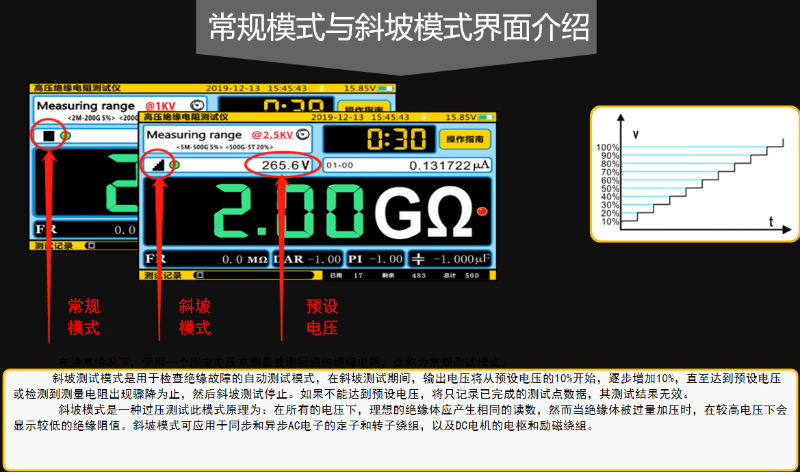

圖6：常規模式與斜坡模式(RAMP)

在通常情況下，使用一個固定電壓來測量被測回路的絕緣電阻，這稱為常規測試模式。斜坡測試模式是用于檢查絕緣故障的自動測試模式，在斜坡測試期間，輸出電壓將從預設電壓的10%開始，逐步增加10%，直至達到預設電壓或檢測到測量電阻出現驟降為止，然后斜坡測試停止。如果不能達到預設電壓，將只記錄已完成的測試點數據，其測試結果無效。

      斜坡模式是一種過壓測試此模式原理為：在所有的電壓下，理想的絕緣體應產生相同的讀數，然而當絕緣體被過量加壓時，在較高電壓下會顯示較低的絕緣阻值。斜坡模式可應用于同步和異步AC電子的定子和轉子繞組，以及DC電機的電樞和勵磁繞組。

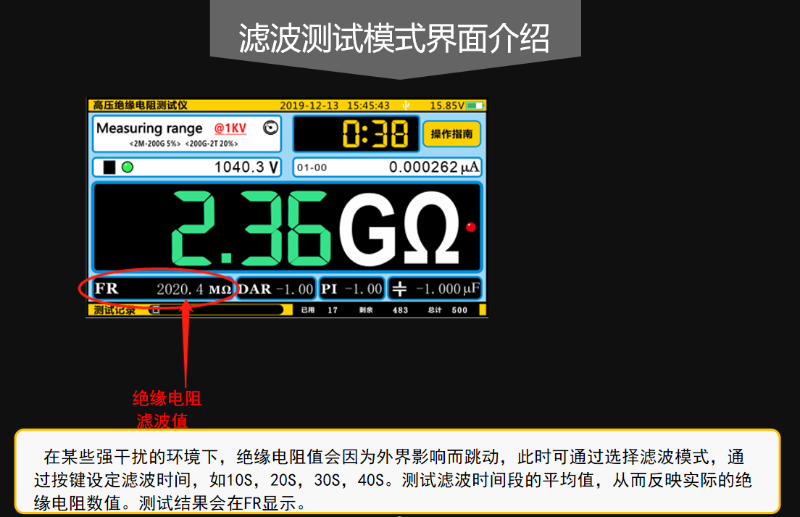

圖7：濾波測試模式

在某些強干擾的環境下，絕緣電阻值會因?yàn)橥饨缬绊懚鴦?dòng)，此時可通過選擇濾波模式，通過按鍵設定濾波時間，如10S，20S，30S，40S。測試濾波時間段的平均值，從而反映實際的絕緣電阻數值。測試結果會在FR顯示。

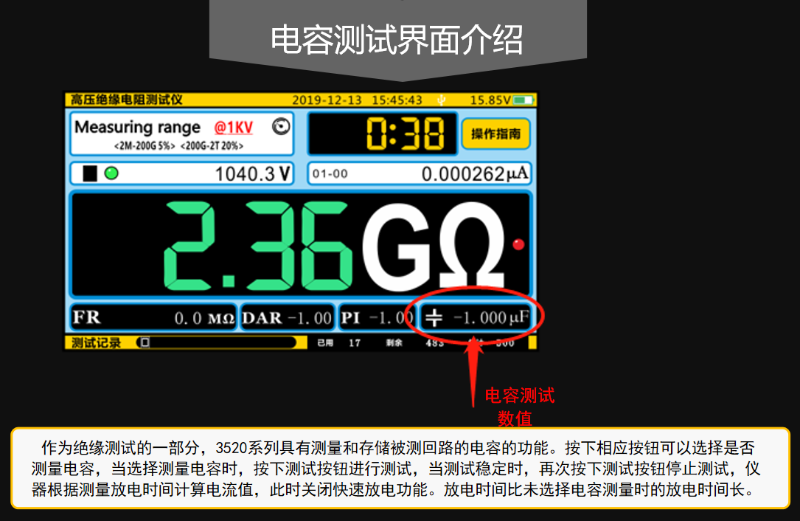

圖8：電容測試

作為絕緣測試的一部分，3520系列具有測量和存儲被測回路的電容的功能。按下相應按鈕可以選擇是否測量電容，當選擇測量電容時，按下測試按鈕進行測試，當測試穩定時，再次按下測試按鈕停止測試，儀器根據測量放電時間計算電流值，此時關閉快速放電功能。放電時間比未選擇電容測量時的放電時間長。

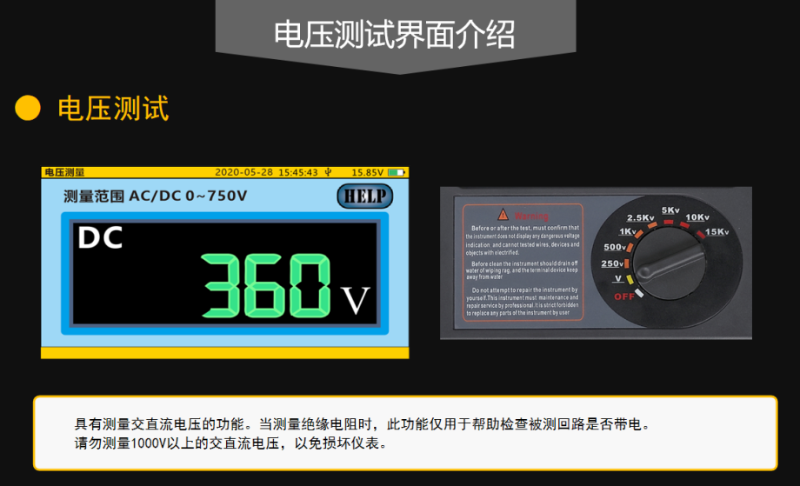

圖9：電壓測試
具有測量交直流電壓的功能。當測量絕緣電阻時，此功能僅用于幫助檢查被測回路是否帶電。
請勿測量1000V以上的交直流電壓，以免損壞儀表。

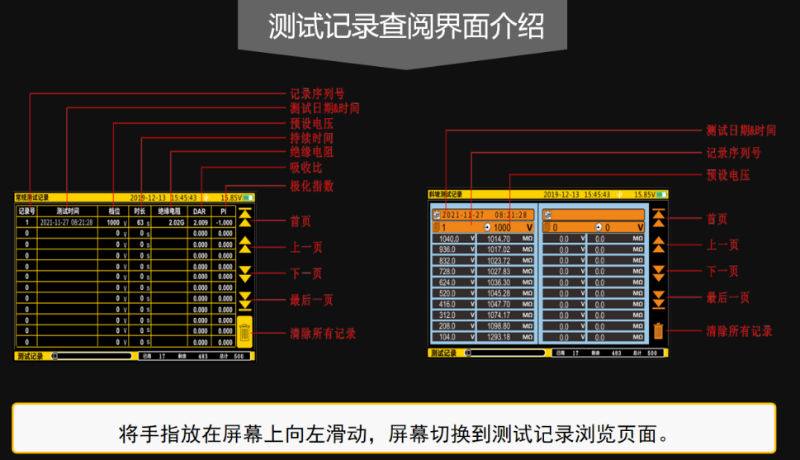

圖10：記錄查詢功能

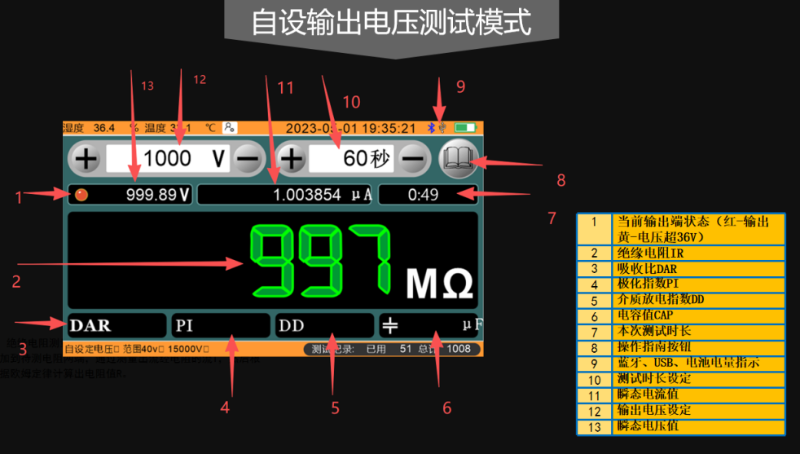

圖11：自設輸出電壓測試模式
自設輸出電壓范圍及相對應型號：ETCR3520：40V～5kV，ETCR3520B：40V～10kV，ETCR3520C：40V～15kV

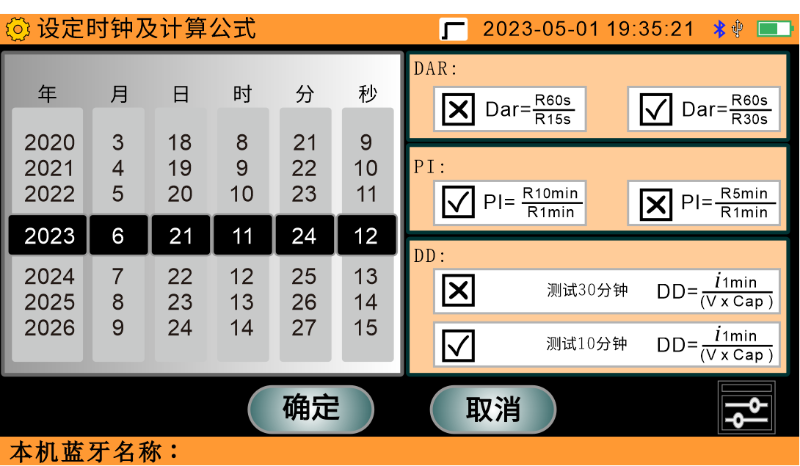

圖12：自設時間和計算公式

儀表可設置日期時間，選擇計算公式。

修改日期時間時，將手指放在屏幕上向左滑動，屏幕切換到測試記錄瀏覽頁面，再次向左滑動進入時鐘設置界面調節時間，在此界面滑動選擇時間，點擊確定。

修改公式時，勾選要采用的計算公式。所有要修改的設置改動完畢后，按下Accept按鈕使修改生效并返回前頁。

3.3產品接線方法

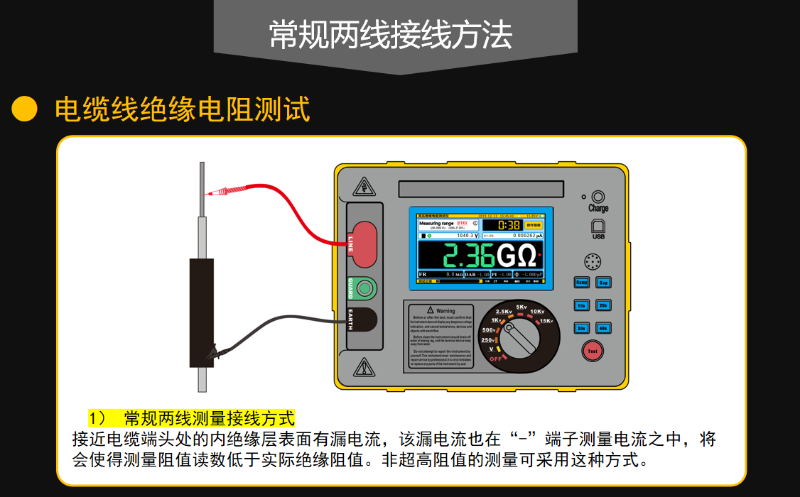

圖13：電纜線絕緣電阻測試，常規兩線測量接線方式
1） 常規兩線測量接線方式：接近電纜端頭處的內絕緣層表面有漏電流，該漏電流也在“-”端子測量電流之中，將會使得測量阻值讀數低于實際絕緣阻值。非超高阻值的測量可采用這種方式。

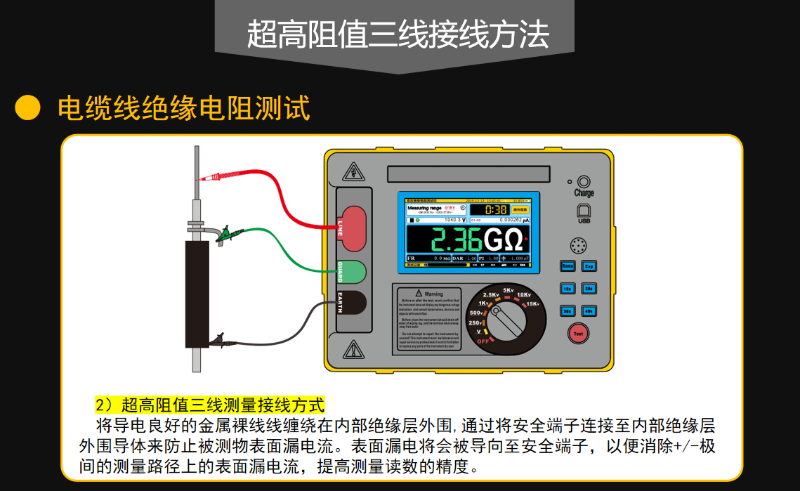

圖14：電纜線絕緣電阻測試，超高阻值三線測量接線方式

2）超高阻值三線測量接線方式：將導電良好的金屬裸線線纏繞在內部絕緣層外圍,通過將安全端子連接至內部絕緣層外圍導體來防止被測物表面漏電流。表面漏電將會被導向至安全端子，以便消除+/-極間的測量路徑上的表面漏電流，提高測量讀數的精度。

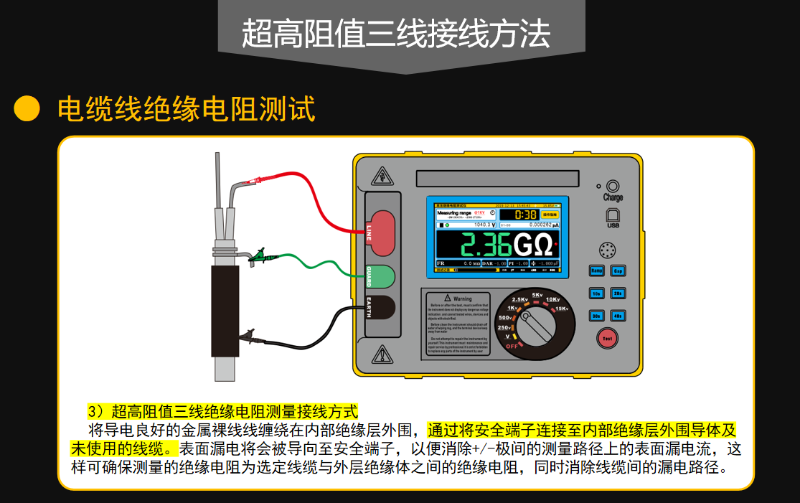

圖15：電纜線絕緣電阻測試，超高阻值三線測量接線方式

3）超高阻值三線絕緣電阻測量接線方式：將導電良好的金屬裸線線纏繞在內部絕緣層外圍，通過將安全端子連接至內部絕緣層外圍導體及未使用的線纜。表面漏電將會被導向至安全端子，以便消除+/-極間的測量路徑上的表面漏電流，這樣可確保測量的絕緣電阻為選定線纜與外層絕緣體之間的絕緣電阻，同時消除線纜間的漏電路徑。

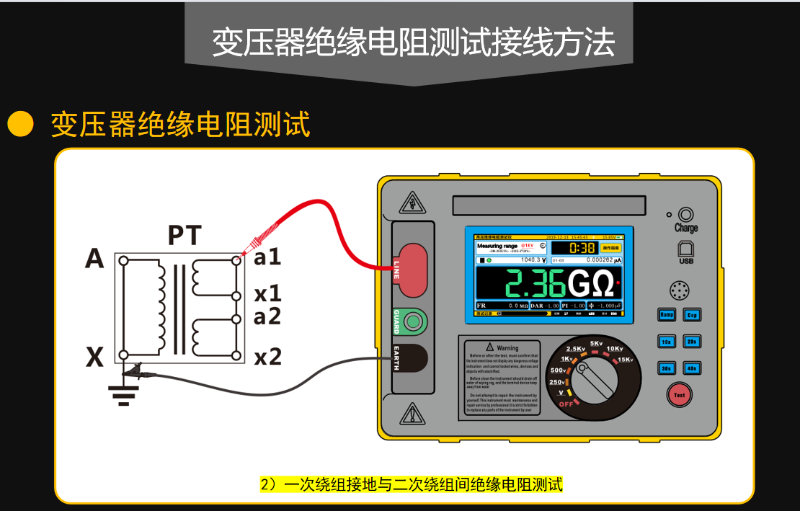

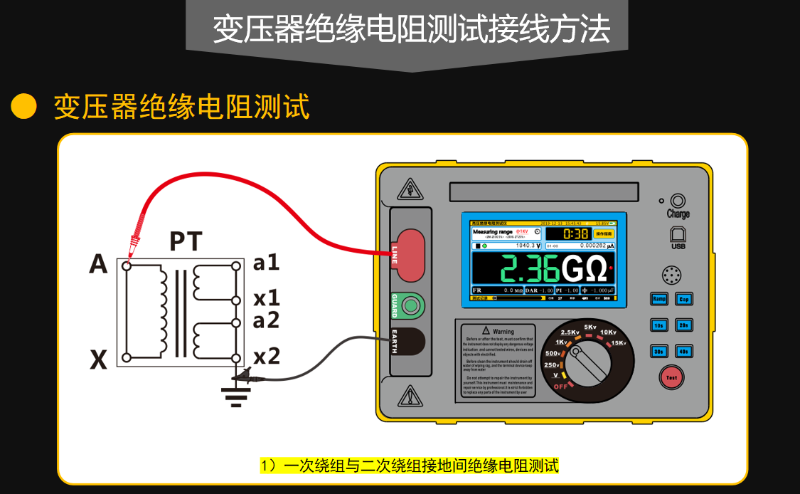

圖16：變壓器絕緣電阻測試，一次繞組與二次繞組接地間絕緣電阻測試

圖17：變壓器絕緣電阻測試，一次繞組接地與二次繞組間絕緣電阻測試

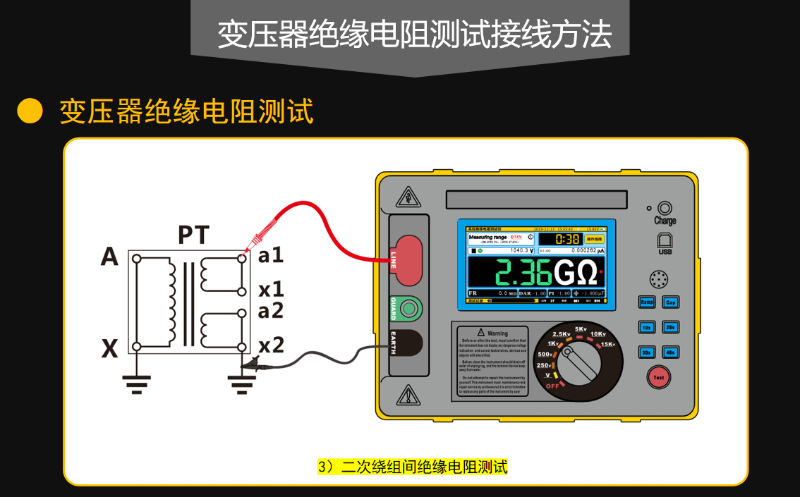

圖18：變壓器絕緣電阻測試，二次繞組間絕緣電阻測試

3.4 操作與設計優勢

1）便捷操作體驗：5 寸觸摸彩屏，測試數據同屏顯示，測試操作及查詢歷史記錄非常方便。旋鈕開關和按鍵組合設計，兼顧了傳統操作習慣和智能化操作需求。

2）安全防護設計：內置電壓監視器，自動監測被測物帶電電壓，電壓超過 36V 自動禁止測試，有效保護儀表和操作人員；具有自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路。

3）耐用性設計：采用堅固的雙層外殼結構，儀表外箱防護等級 IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊，有效保護儀表。

長效續航能力：配置大容量充電鋰電池組 14.8V 6400mAh，保障長時間測試工作，滿足戶外長時間作業需求。

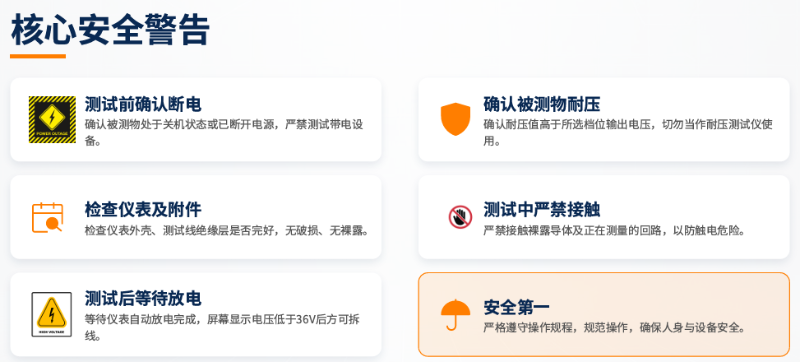

圖19：安全與注意事項

圖20：安全與注意事項

3.5 數據管理優勢
1）大容量數據存儲：可自動存儲具有測試日期、測試計時的實時測試數據共 1000 組，方便用戶查閱歷史測試記錄。
2）多方式數據傳輸：支持 USB 通信和藍牙通信功能，可將測試數據上傳到 PC 機或手機，實現數據的安全存儲與專業分析。

3.6 型號規格

3.7 測試范圍與精度

3.8其它技術規格

4. 應用場景與測試案例

4.1 電纜線絕緣電阻測試

在某電力公司的電纜線路維護項目中，使用 ETCR3520C 高壓絕緣電阻測試儀對 10kV 電纜進行絕緣電阻測試。測試過程中，儀表在強電磁干擾的變電站環境下依然保持穩定運行，成功完成了絕緣電阻、極化指數和吸收比的測試。

測試采用超高阻值三線測量接線方式，將導電良好的金屬裸線線纏繞在內部絕緣層外圍，通過將安全端子連接至內部絕緣層外圍導體來防止被測物表面漏電流，有效消除了表面漏電流對測試結果的影響，提高了測量精度。測試結果顯示，該電纜絕緣電阻值為 8.5TΩ，極化指數為 2.8，吸收比為 1.6，絕緣狀況良好，符合運行標準。

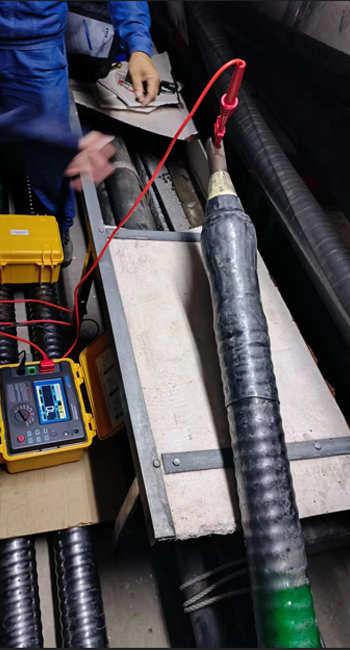

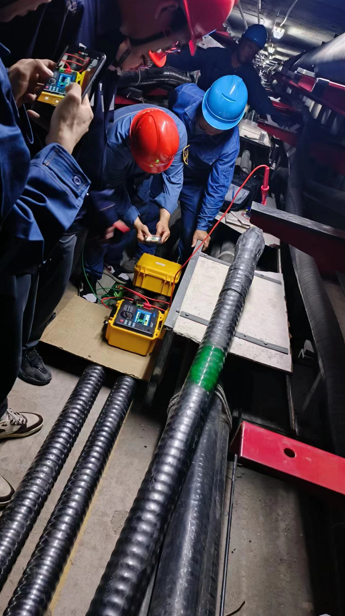

圖21：電纜線絕緣電阻測試圖

4.2 變壓器絕緣電阻測試

在某工廠的變壓器維護工作中，使用 ETCR3520B 高壓絕緣電阻測試儀對 10kV 變壓器進行絕緣電阻測試。測試內容包括一次繞組與二次繞組接地間絕緣電阻測試、一次繞組接地與二次繞組間絕緣電阻測試以及二次繞組間絕緣電阻測試。

通過測試，準確獲取了變壓器各繞組間的絕緣電阻值，其中一次繞組與二次繞組接地間絕緣電阻值為 5.2TΩ，一次繞組接地與二次繞組間絕緣電阻值為 4.8TΩ，二次繞組間絕緣電阻值為 6.1TΩ，均滿足變壓器運行的絕緣要求。同時，通過介質放電指數測試，判斷變壓器多層絕緣狀況良好，無需進行維護處理。

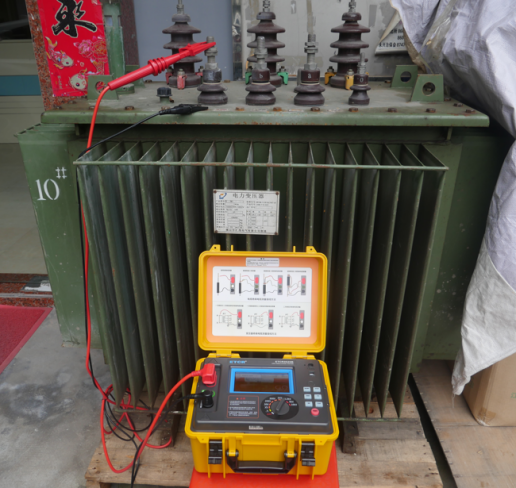

圖22：變壓器絕緣電阻測試圖

4.3 電氣設備預防性測試

在某機房的年度預防性維護中，使用 ETCR3520 高壓絕緣電阻測試儀對機房?jī)?nèi)的 UPS 設備、配電柜等電氣設備進行絕緣電阻測試。測試過程中，利用儀表的自設測試電壓功能，根據不同設備的耐壓等級，設定合適的測試電壓，確保測試安全準確。

測試完成后，通過藍牙通信將測試數據上傳到手機 APP，生成測試報告，方便管理人員進行數據分析。測試結果顯示，大部分設備絕緣狀況良好，僅有一臺配電柜的絕緣電阻值偏低，及時進行了維護處理，避免了設備故障的發生。

5. 總結

5.1 應用效果總結

ETCR3520 系列高壓絕緣電阻測試儀在實際應用中表現出了優異的性能，有效解決了強感應電環境和分布電容較大場景下的測試難題，提高了測試數據的準確性和測試效率，實現了測試數據的數字化管理。該系列儀表的應用，為電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電等領域的設備安全運行提供了有力保障。

通過該系列儀表的使用，企業能夠及時發現設備絕緣狀況的變化，提前進行維護處理，降低了設備故障的發生率，減少了因設備故障導致的經濟損失，同時降低了測試工作的人力成本和培訓成本，提高了工作效率。

5.2 產品優勢總結

ETCR3520 系列高壓絕緣電阻測試儀具有寬量程高精度、多檔位輸出電壓、強抗干擾能力、全面的測試指標、便捷操作體驗、安全防護設計、耐用性設計、長效續航能力和完善的數據管理功能等優勢，能夠滿足不同領域、不同場景下的絕緣電阻測試需求，是一款性能優異、實用性強的高壓絕緣電阻測試儀。
