產品系列 : 數字式接地電阻測試儀
接地電阻測量，土壤電阻率測量，對地電壓測量
接地電阻量程：0.000Ω～30.00kΩ
電阻測量精度：±2%rdg
土壤電阻率量程：0.000Ωm～9000kΩm
接地電壓量程：AC/DC 0V～600V
電壓測量精度：±2%rdg
測量方式：精密四線法、三線法、二線法
報警功能：可設置報警閾值
數據存儲：300組
可充電鋰電池
USB通信
藍牙通信
產品簡介

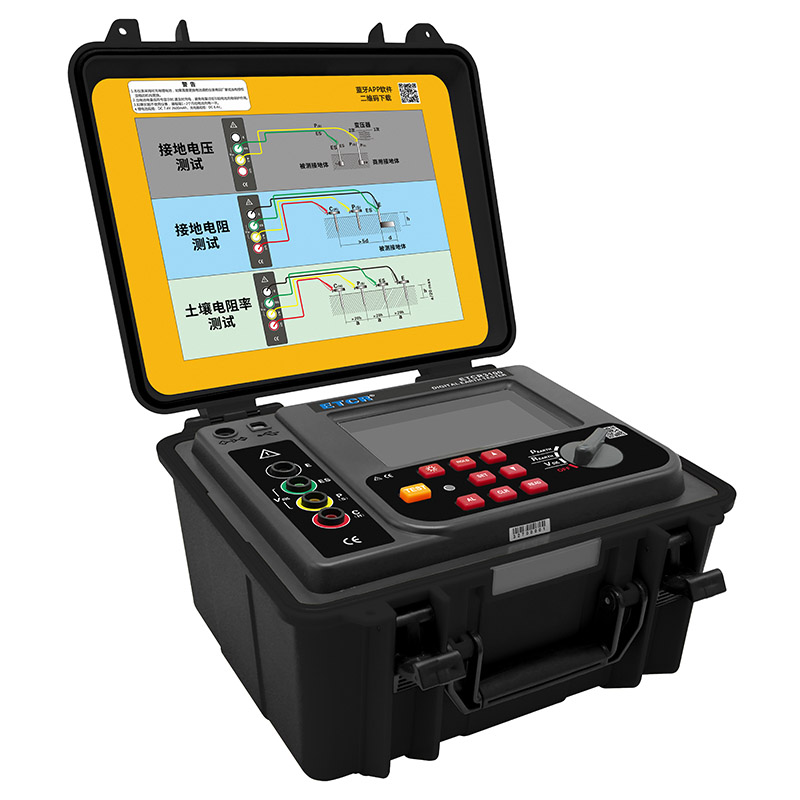

ETCR3100C接地電阻·土壤電阻率測試儀又稱精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀等。專為現場測量接地電阻、土壤電阻率、對地電壓而精心設計制造的，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。其廣泛應用于電力、電信、氣象、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、對地電壓測量。

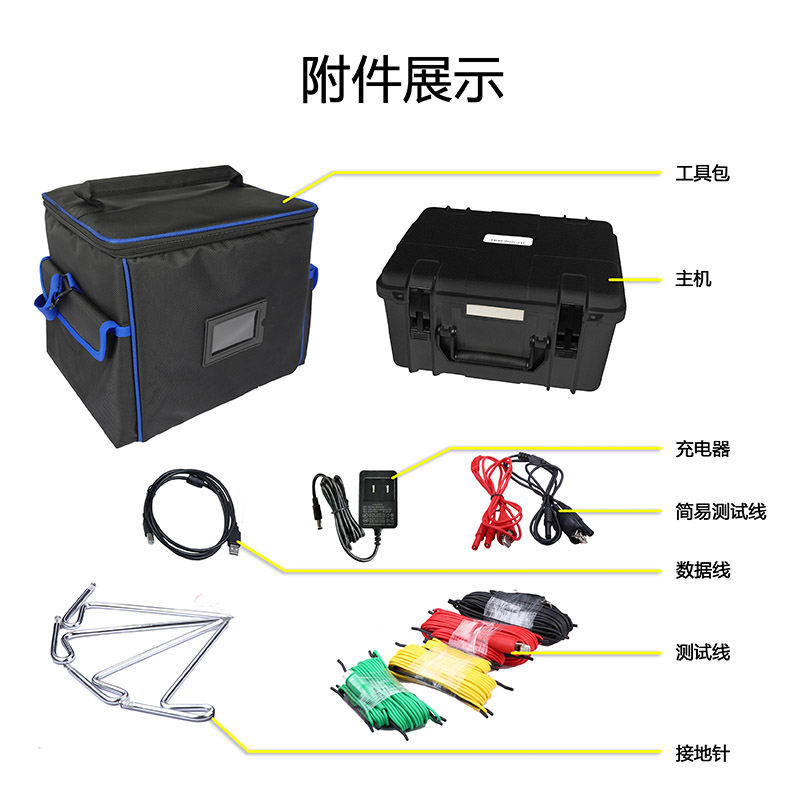

ETCR3100C接地電阻·土壤電阻率測試儀由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，白屏背光，棒圖指示，一目了然。儀表具有報警功能，可設置報警閾值，具有數據存儲功能存儲400組數據，藍牙通信功能，安裝APP可在移動終端查看測試數據，USB通信功能，安裝上位機軟件后可將測試記錄下載電腦保存、分析、打印。
產品特點
1、二三四線法接地電阻測量，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。
2、不需線阻校驗，抗干擾能力和環境適應能力強，對現場低值接地電阻測量更精確。
3、采用防水保護箱，防水、防撞、防摔堅固耐用，大容量可充電鋰電池組，特別適合戶外工地使用。

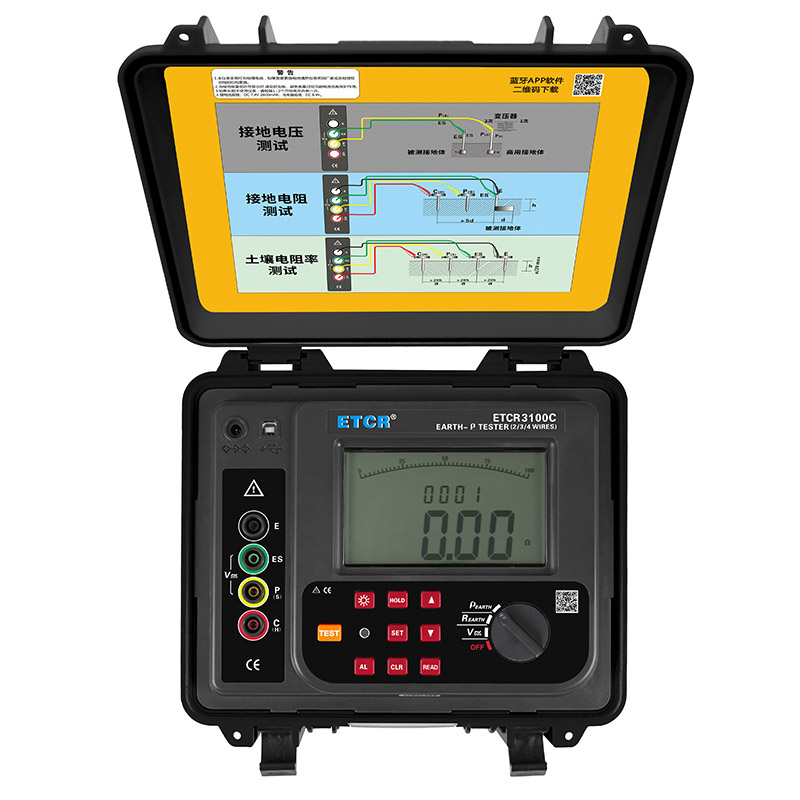

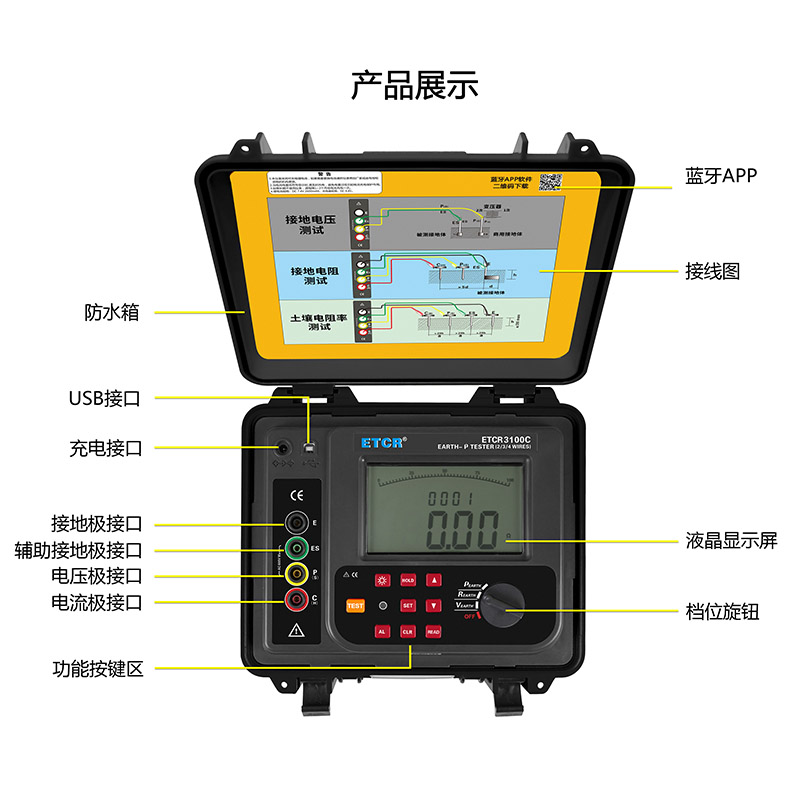

4、主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
5、報警功能，可設置報警閾值。
6、數據存儲300組。

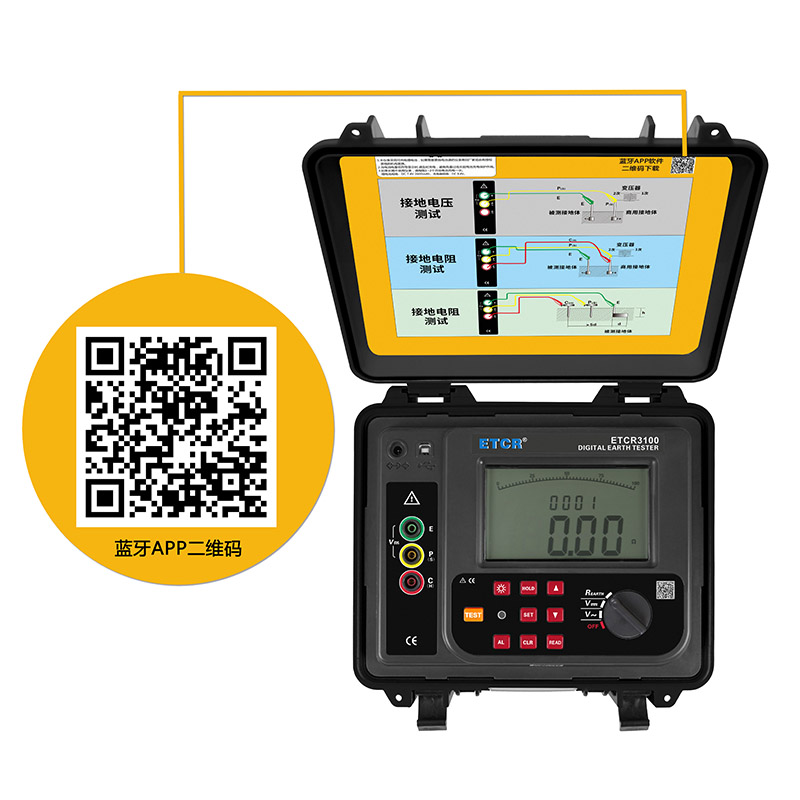

7、支持藍牙通信，安裝APP，可在移動終端查看測試數據。
8、具有USB通信，通過上位機軟件將存儲數據上傳電腦保存、分析、打印。
技術參數
1、基準條件下基本誤差及性能指標
| 測量功能 | 測量范圍 | 精 度 | 分辨力 |
| 接地電阻(R) | 0.000Ω～30.00Ω | ±2%rdg±3dgt | 0.001Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
| 土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1 m～100m；π=3.14) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 土壤電阻率(ρ) | 10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m；π=3.14) | 10Ωm |
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 接地電壓 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
2、一般規格
| 規格名稱 | 規格參數 |
功 能 | 二三四線測量接地電阻、土壤電阻率；對地電壓測量 |
電 源 | DC 7.4V， 2600mAh 鋰電池，電池充滿約8.4V |
顯示屏 | 4位超大LCD顯示，顯示域：124mm×67mm，帶背光 |
量 程 | 接地電阻：0.000Ω～30.00kΩ全自動換檔 |
土壤電阻率：0.000Ωm～9999kΩm全自動換檔 | |
對地電壓：0.0V～600V AC/DC | |
測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
測量方法 | 接地電阻：額定電流變極法， 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間） |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
測試電流 | ＞20mA（正弦波） |
開路測試電壓 | AC 40V max |
測試電壓波形 | 正弦波 |
電極間距范圍 | 可設定1m～100m |
測量指示 | 測量中LED閃爍，LCD進度條指示 |

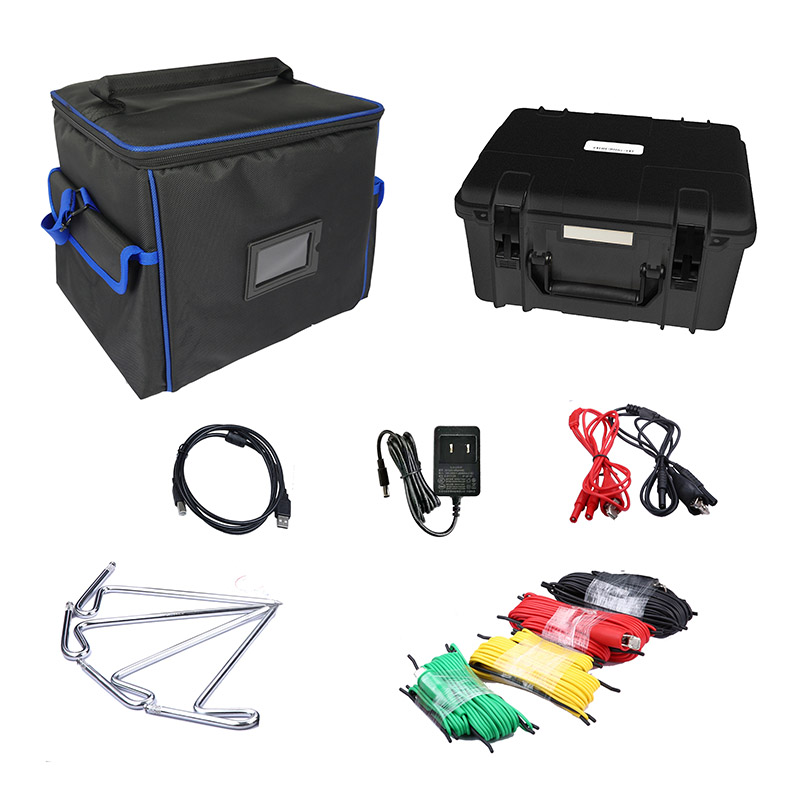

標準測試線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
輔助接地棒 | 4根：φ9mm×230mm（約935g） |
測量時間 | 對地電壓：約3次/秒 |
接地電阻、土壤電阻率：約15秒/次 | |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
線路電壓 | AC 600V以下測量 |
數據存儲 | 300組，顯示“FULL”符號表示存儲已滿 |
數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 |
數據查閱 | 查閱數據時“READ”符號指示 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～30kΩ (100R+rC<50kΩ，100R+rP<50kΩ) |
報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
自動關機 | 開機后10分鐘，自動關機 |
電池電壓 | 當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號顯示，提醒儀表需進行充電 |
工作電流 | 待機: 約20mA(背光關閉) |
開機開背光：約45mA(背光關閉25mA) | |
測量：約100mA(背光關閉) | |
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
防護等級 | IP65（合蓋時） |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
通 訊 線 | USB通訊線1條，長1.5m |
藍牙通信 | 安裝APP，可在移動終端查看測試數據 |
USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
儀表尺寸 | 高寬厚：280mm×260mm×160mm |
儀表質量 | 儀表：約2306g(含電池)；總質量：約6.3kg（含附件） |
工作溫濕度 | 工作溫濕度：-10℃～40℃；80%RH以下；存放溫濕度：-20℃～60℃；70%RH以下 |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)；JJG 366-2004。 |
型號對比
| 產品型號 | 電阻量程 | 電阻率量程 | 電壓量程 | 其他 |
| 0.00Ω～2000Ω | -- | AC 0V～600V | 儲存功能 |
| 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB通信 |
| 0.00Ω～2000Ω | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
| 0.00Ω～30.00kΩ | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
| 0.10Ω～2000Ω | -- | AC 0V～600V | 輔助樁、交直流電壓報警；保護功能 |
| 0.10Ω～30.00kΩ | 0.00Ωm~9000kΩm | DC/AC 0V～600V | 輔助樁、交直流電壓報警 |
| 0.000Ω～30.00kΩ | -- | AC 0V～600V | 儲存功能；USB通信 |
| 0.000Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB/藍牙通信 |
